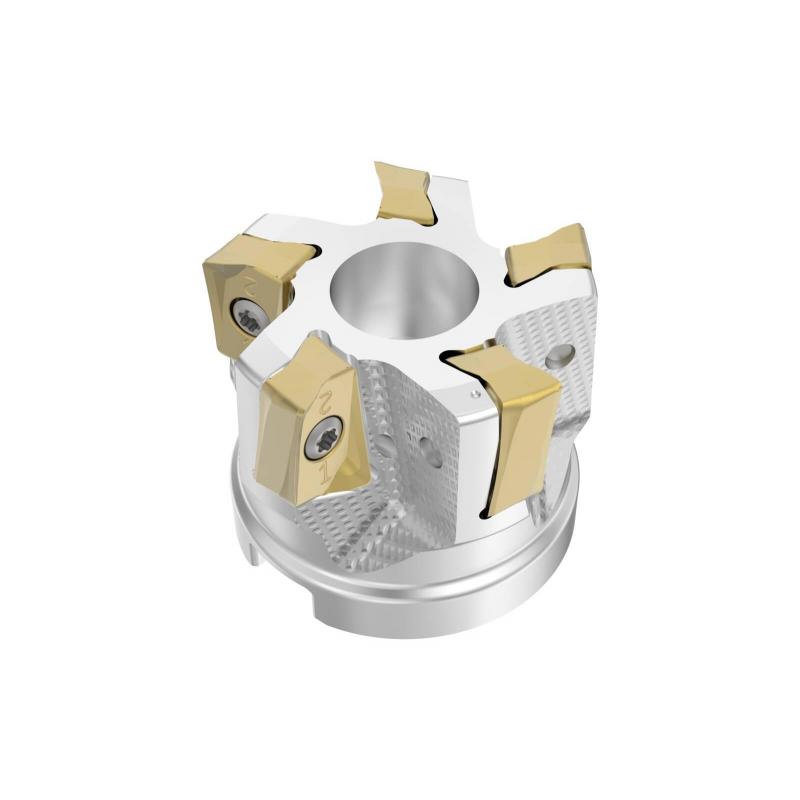

R220.64-02.00-ZO16-5A Fréza (těleso) Power 4

Parametry

Čistá hmotnost [kg]

0.325

Maximální otáčky

9000 rpm

Objednací kód produktu

R220.64-02.00-ZO16-5A

Označení produktu ansi

R220.64-02.00-ZO16-5A

Item style code

308-02

Číslo položky

03290251

Pocket seat code of the cutter

ZOMX1607

Připojení - strana obrobku

ZOMX1607

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-20.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

40.0

Max. úhel zafrézování [deg]

0.2

Typ upnutí

Arbor

Axiální úhel čela [deg]

-2.0

Max. hloubka řezu [mm]

15.0

Max. hloubka řezu v bočním směru posuvu [mm]

15.0

Hloubka unášecí drážky [mm]

4.9

Cutting pitch differential

0

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

3

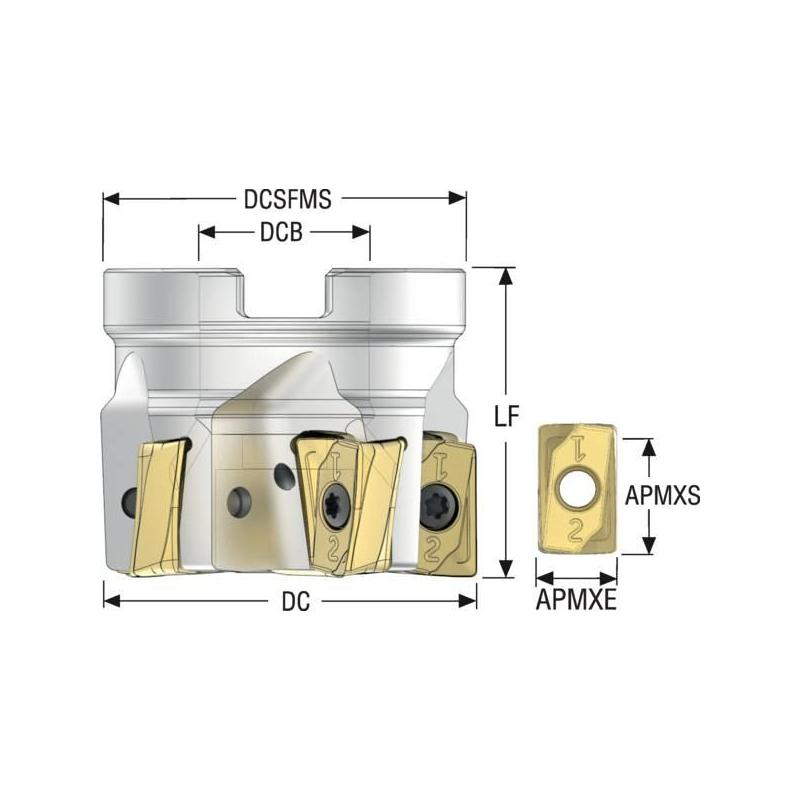

Obráběcí průměr [mm]

50.8

Průměr centrálního otvoru [mm]

19.05

Průměr stykové plochy ze strany stroje [mm]

47.0

Radiální úhel čela [deg]

-20.0

Šířka unášecí drážky [mm]

8.15

Materiál řezného prvku

Idun

Počet efektivních obvodových břitů

5

Celkový počet funkčních břitů nástroje

5

Max. hloubka řezu v čelním směru posuvu [mm]

5.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

99.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

86.0

Tool item surface treatment

Polished
