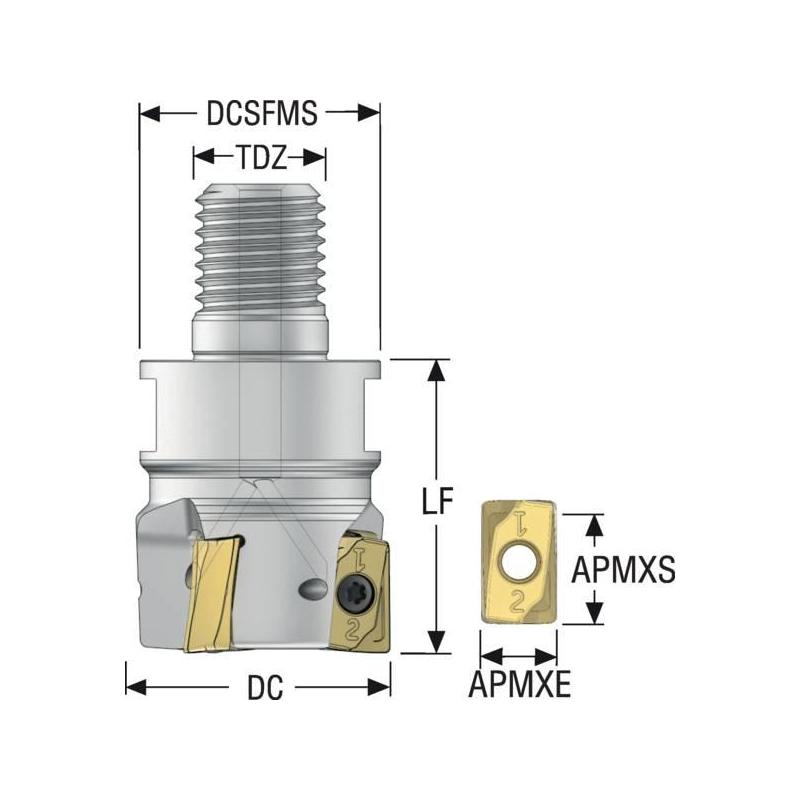

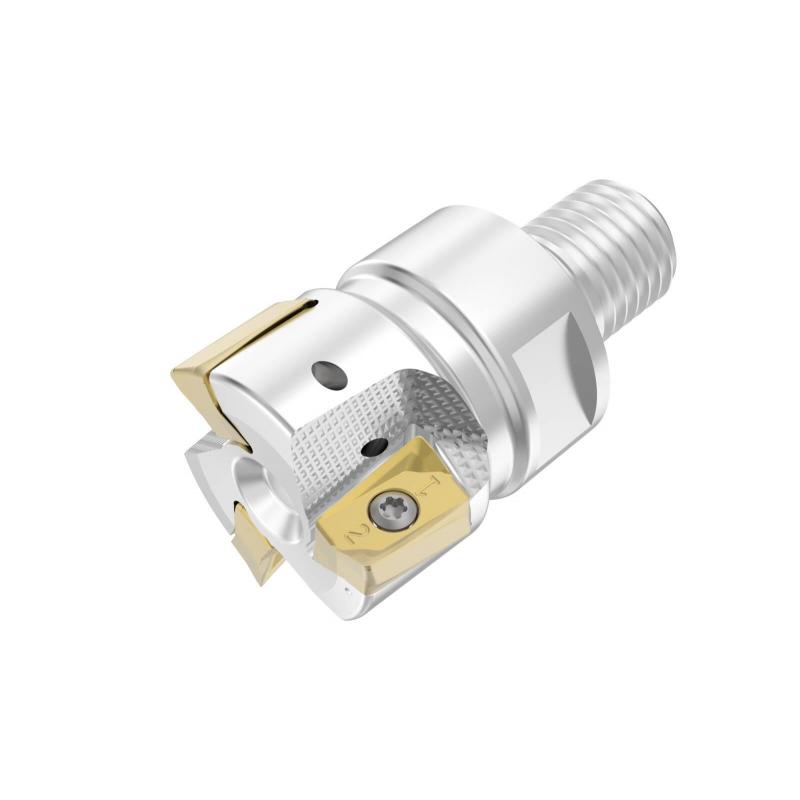

R217.64-2040.RE-ZO16-3A Fréza (těleso) Power 4

Parametry

Čistá hmotnost [kg]

0.335

Maximální otáčky

10000 rpm

Objednací kód produktu

R217.64-2040.RE-ZO16-3A

Označení produktu ansi

R217.64-2040.RE-ZO16-3A

Item style code

307-01

Číslo položky

03290233

Pocket seat code of the cutter

ZOMX1607

Velikost závitu

M20

Připojení - strana obrobku

ZOMX1607

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-22.0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

45.0

Max. úhel zafrézování [deg]

0.25

Typ upnutí

Combimaster

Axiální úhel čela [deg]

-2.0

Max. hloubka řezu [mm]

15.0

Max. hloubka řezu v bočním směru posuvu [mm]

15.0

Cutting pitch differential

1

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

40.0

Průměr stykové plochy ze strany stroje [mm]

37.0

Radiální úhel čela [deg]

-22.0

Materiál řezného prvku

Idun

Počet efektivních obvodových břitů

3

Celkový počet funkčních břitů nástroje

3

Max. hloubka řezu v čelním směru posuvu [mm]

5.0

Maximální průměr otvoru pro šroubovou interpolaci [mm]

78.0

Minimální průměr otvoru pro šroubovou interpolaci [mm]

65.0

Tool item surface treatment

Polished

Krouticí moment spoje [Nm]

120.0

Velikost klíče

32
