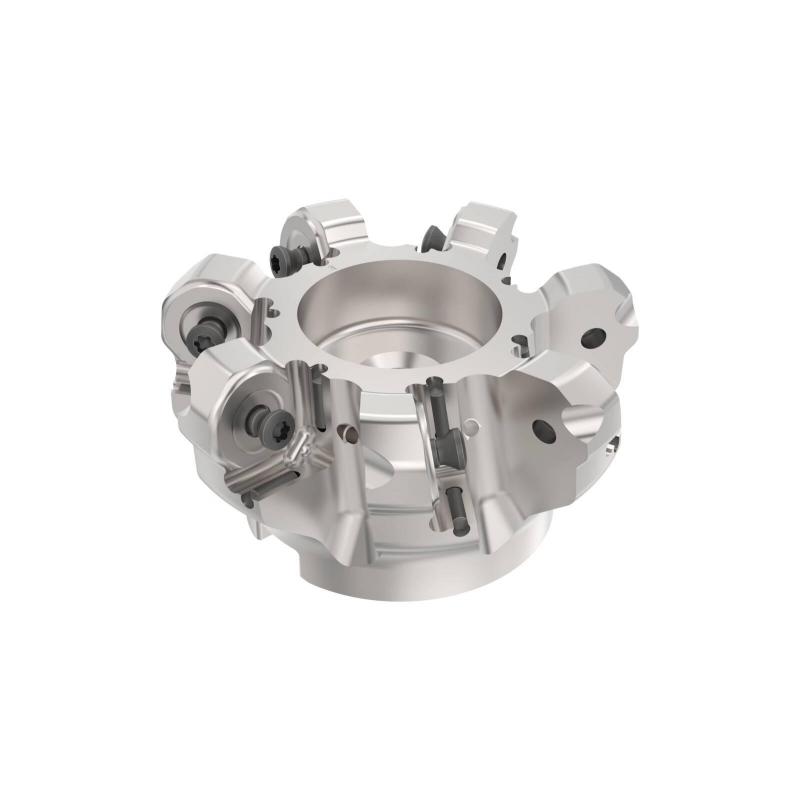

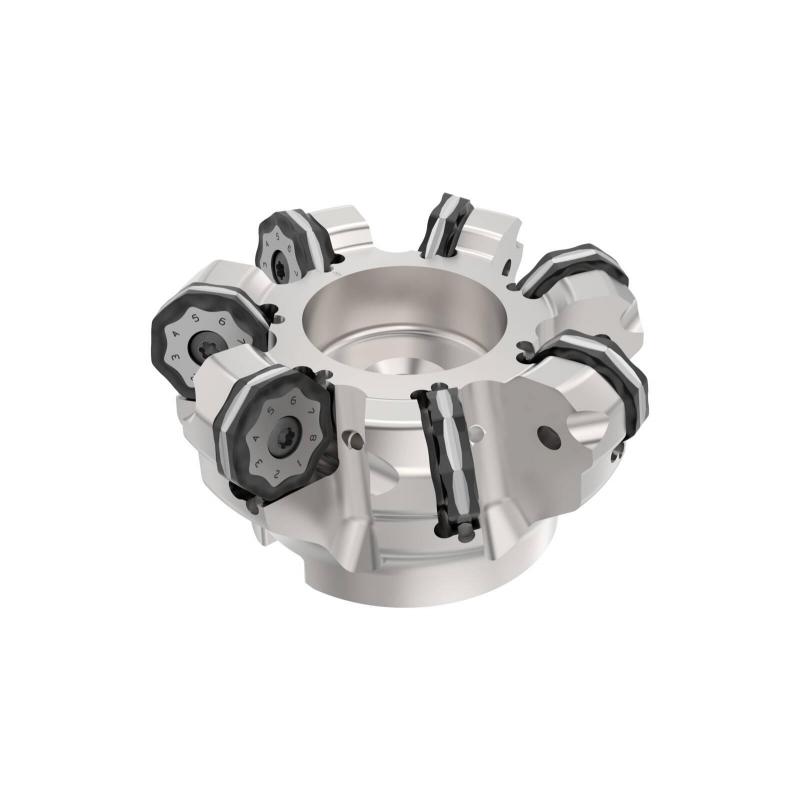

R220.48-0125-09-10SA Fréza (těleso) Octomill pro čelní frézování

Parametry

Čistá hmotnost [kg]

2.9381

Směr řezu [řez]

Right

Maximální otáčky

3500 rpm

Objednací kód produktu

R220.48-0125-09-10SA

Označení produktu ansi

R220.48-0125-09-10SA

Item style code

308-01

Číslo položky

02685847

Pocket seat code of the cutter

ON.U0905

Datamatrix on item

0

Kód tvaru destičky

O

Velikost lůžka pro břitovou destičku

09

Maximální obráběný průměr [mm]

140.0

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-11.0

Úhel nastavení ostří nástroje [deg]

40.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

40.0

Funkční délka [mm]

63.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

-8.0

Max. hloubka řezu [mm]

6.0

Max. hloubka řezu v bočním směru posuvu [mm]

6.0

Hloubka unášecí drážky [mm]

9.0

Cutting pitch differential

1

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

2

Obráběcí průměr [mm]

125.0

Průměr centrálního otvoru [mm]

40.0

Průměr stykové plochy ze strany stroje [mm]

90.0

Radiální úhel čela [deg]

-8.0

Šířka unášecí drážky [mm]

16.4

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

10

Celkový počet funkčních břitů nástroje

10
