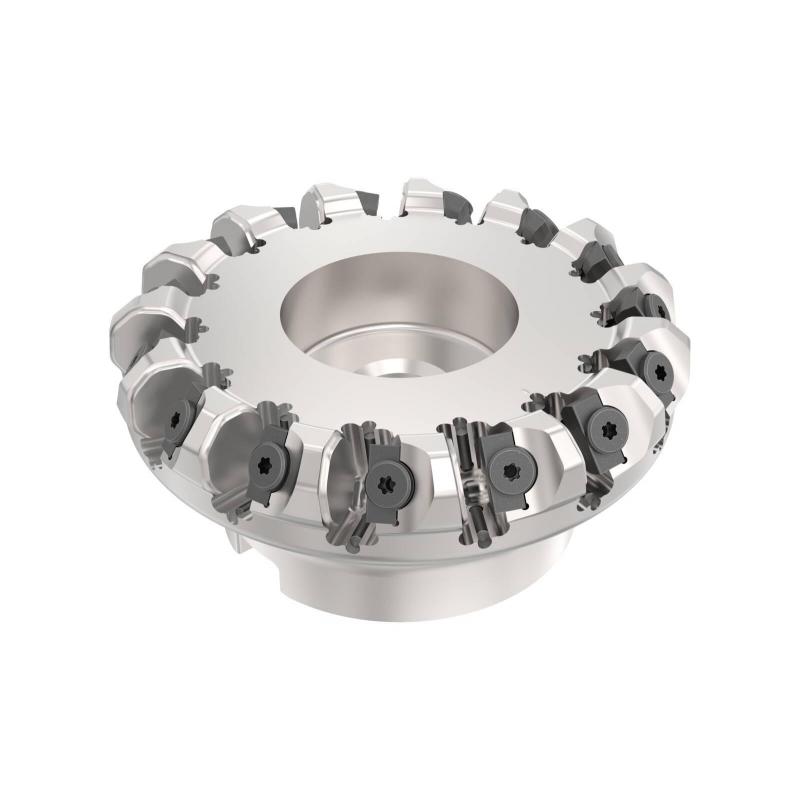

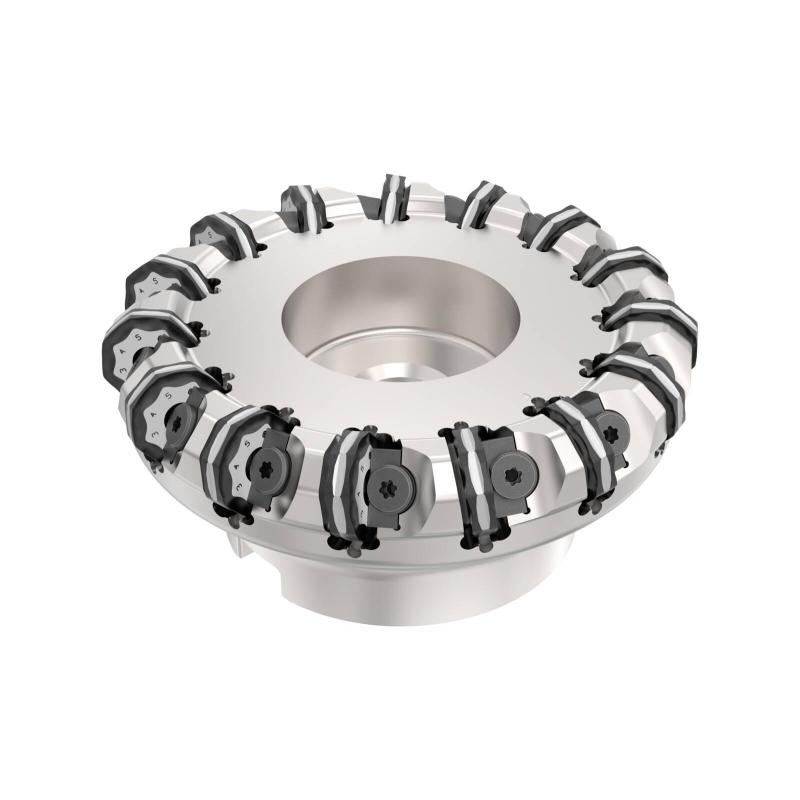

R220.48-0100-09-12M Fréza (těleso) Octomill pro čelní frézování

Parametry

Čistá hmotnost [kg]

1.805

Směr řezu [řez]

Right

Maximální otáčky

3900 rpm

Objednací kód produktu

R220.48-0100-09-12M

Označení produktu ansi

R220.48-0100-09-12M

Item style code

308-01

Číslo položky

02670213

Pocket seat code of the cutter

ON.U0905

Datamatrix on item

0

Kód tvaru destičky

O

Velikost lůžka pro břitovou destičku

09

Maximální obráběný průměr [mm]

115.0

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-11.0

Úhel nastavení ostří nástroje [deg]

40.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

40.0

Funkční délka [mm]

50.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

-8.0

Max. hloubka řezu [mm]

6.0

Max. hloubka řezu v bočním směru posuvu [mm]

6.0

Hloubka unášecí drážky [mm]

8.0

Cutting pitch differential

0

Cutting pitch density [close]

Super

Kód provedení výstupu chladiva

2

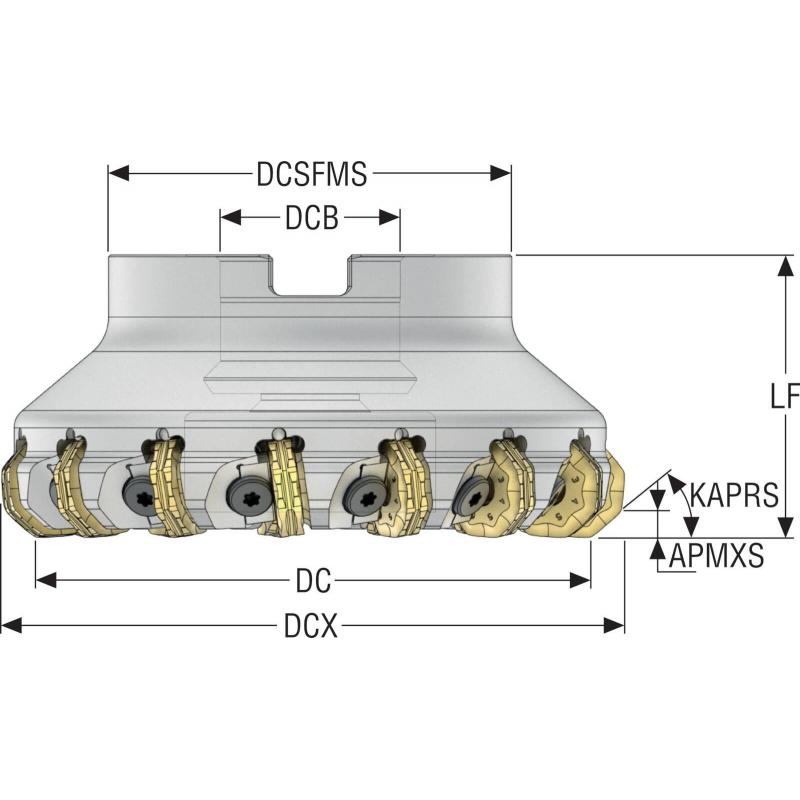

Obráběcí průměr [mm]

100.0

Průměr centrálního otvoru [mm]

32.0

Průměr stykové plochy ze strany stroje [mm]

77.0

Radiální úhel čela [deg]

-8.0

Šířka unášecí drážky [mm]

14.4

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

12

Celkový počet funkčních břitů nástroje

12
