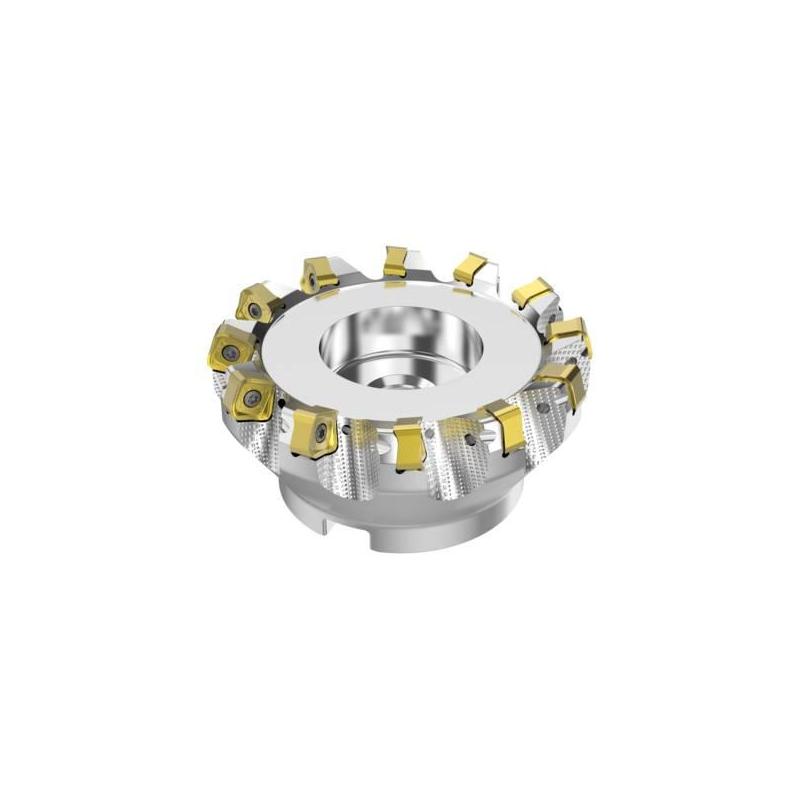

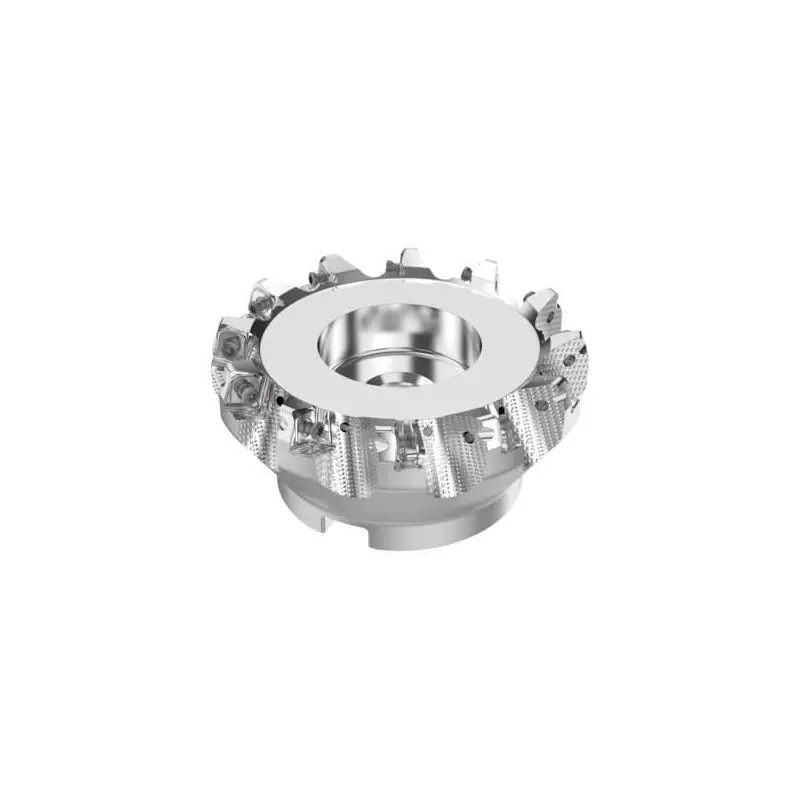

R220.56-05.00-14-12A Fréza (těleso) Quattromill pro čelní frézování

Parametry

Čistá hmotnost [kg]

3.335

Směr řezu [řez]

Right

Maximální otáčky

5400 rpm

Objednací kód produktu

R220.56-05.00-14-12A

Označení produktu ansi

R220.56-05.00-14-12A

Item style code

308-01

Číslo položky

03241920

Pocket seat code of the cutter

SN.X1407Z

Datamatrix on item

0

Kód tvaru destičky

S

Velikost lůžka pro břitovou destičku

14

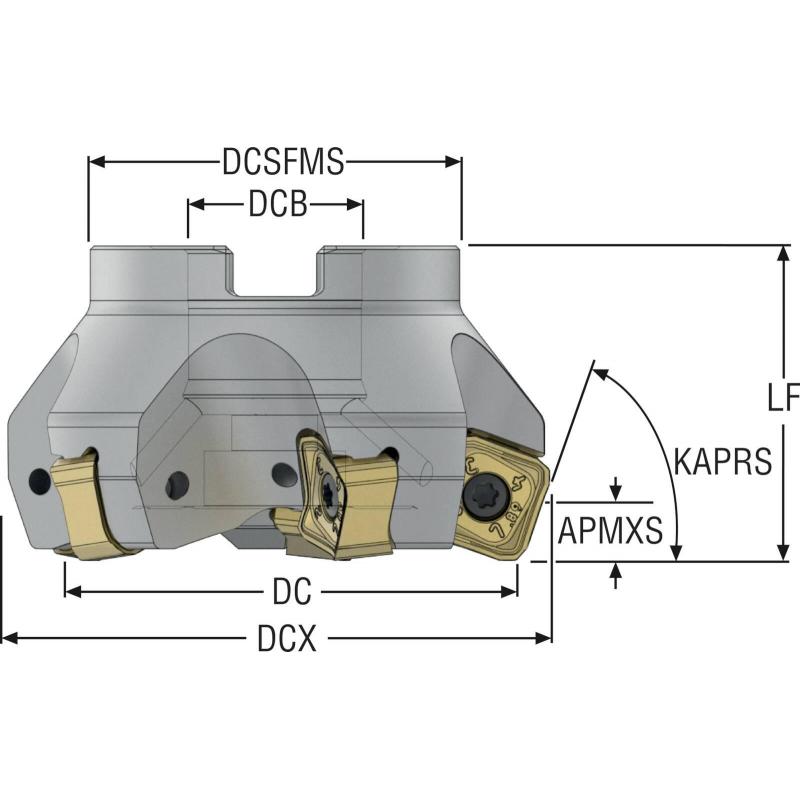

Maximální obráběný průměr [mm]

132.0

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-8.59

Úhel nastavení ostří nástroje [deg]

71.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

71.0

Funkční délka [mm]

63.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

-6.0

Max. hloubka řezu [mm]

8.0

Max. hloubka řezu v bočním směru posuvu [mm]

8.0

Hloubka unášecí drážky [mm]

9.7

Cutting pitch differential

0

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

2

Obráběcí průměr [mm]

125.0

Průměr centrálního otvoru [mm]

38.1

Průměr stykové plochy ze strany stroje [mm]

90.0

Radiální úhel čela [deg]

-7.0

Šířka unášecí drážky [mm]

16.0

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

12

Celkový počet funkčních břitů nástroje

12
