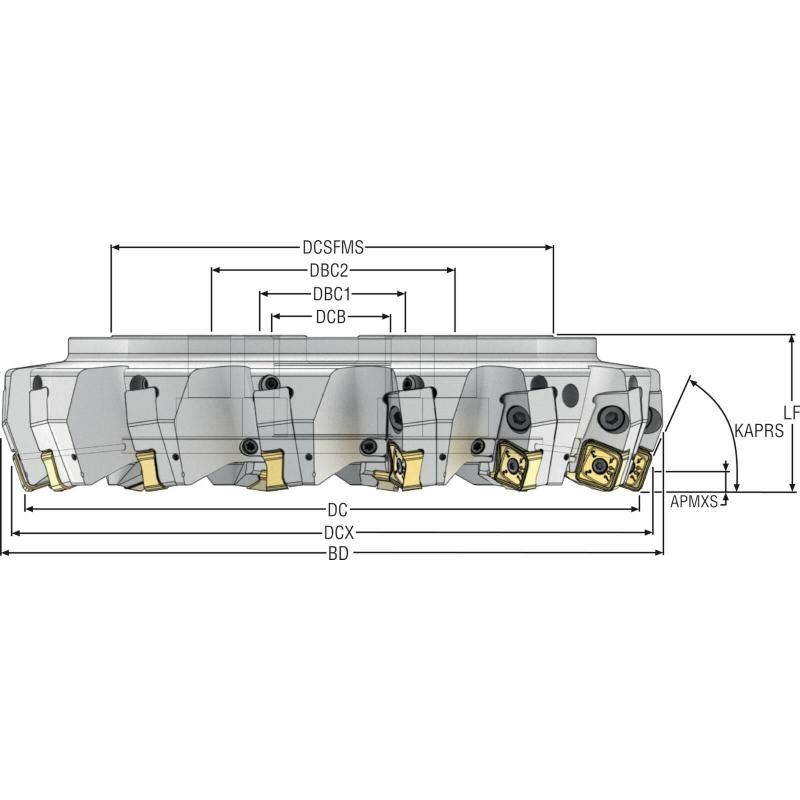

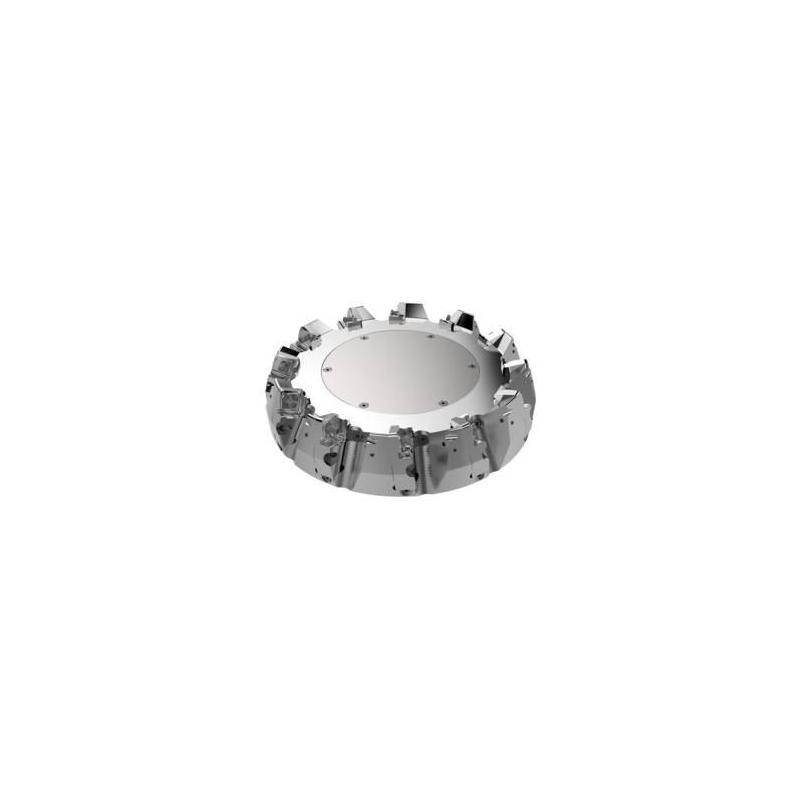

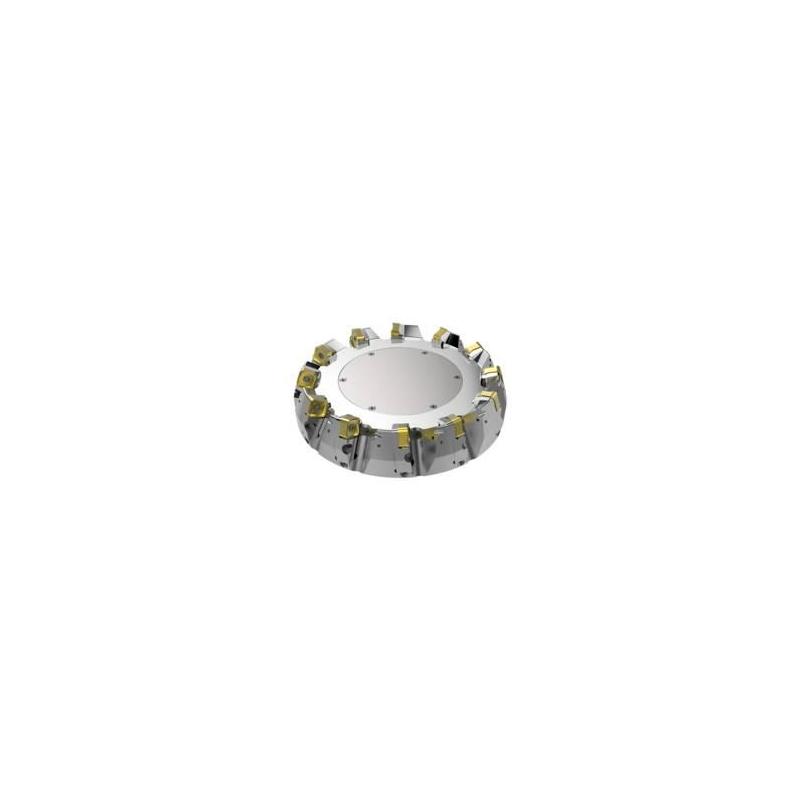

R220.56-810.00-22-11C Fréza (těleso) Quattromill pro čelní frézování

Parametry

Čistá hmotnost [kg]

17.871

Směr řezu [řez]

Right

Maximální otáčky

2500 rpm

Objednací kód produktu

R220.56-810.00-22-11C

Označení produktu ansi

R220.56-810.00-22-11C

Item style code

308-01

Číslo položky

03167778

Pocket seat code of the cutter

SN.X2209ZN.R

Datamatrix on item

0

Kód tvaru destičky

S

Velikost lůžka pro břitovou destičku

22

Průměr tělesa vrtáku [mm]

272.5

Maximální obráběný průměr [mm]

261.8

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Ortogonální úhel čela [deg]

-7.97

Úhel nastavení ostří nástroje [deg]

71.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

71.0

Funkční délka [mm]

80.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

-6.0

Max. hloubka řezu [mm]

11.0

Max. hloubka řezu v bočním směru posuvu [mm]

13.0

Hloubka unášecí drážky [mm]

14.0

Cutting pitch differential

1

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

2

Obráběcí průměr [mm]

250.0

Průměr centrálního otvoru [mm]

63.5

Průměr stykové plochy ze strany stroje [mm]

130.0

Radiální úhel čela [deg]

-7.0

Šířka unášecí drážky [mm]

25.7

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

11

Celkový počet funkčních břitů nástroje

11

Průměr rozteč. kružnice upínacích šroubů 1 [mm]

101.6

Tlak chladící kapaliny [bar]

30.0
