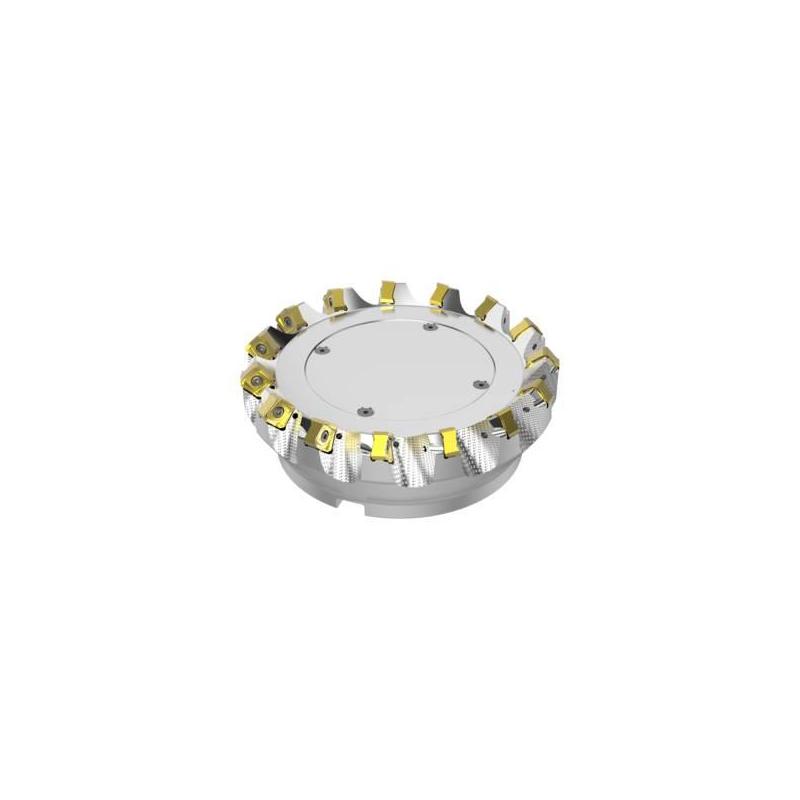

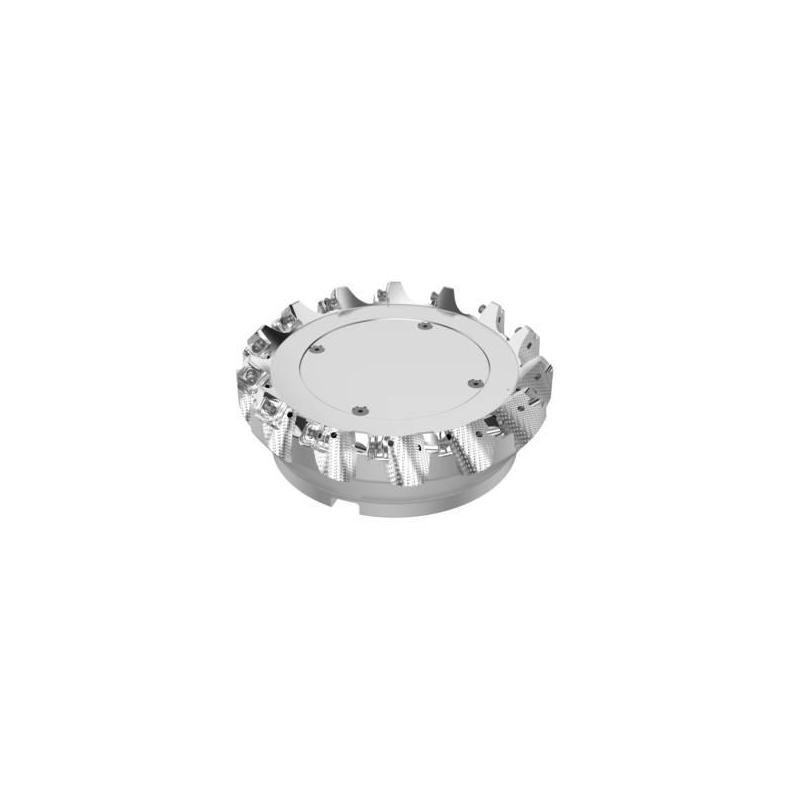

R220.54-06.00-14-15A Fréza (těleso) Quattromill pro čelní frézování

Parametry

Čistá hmotnost [kg]

6.8

Směr řezu [řez]

Right

Maximální otáčky

4700 rpm

Objednací kód produktu

R220.54-06.00-14-15A

Označení produktu ansi

R220.54-06.00-14-15A

Item style code

308-01

Číslo položky

03213648

Pocket seat code of the cutter

SN.X1407A

Datamatrix on item

0

Kód tvaru destičky

S

Velikost lůžka pro břitovou destičku

14

Maximální obráběný průměr [mm]

175.0

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

0

Ortogonální úhel čela [deg]

-9.17

Úhel nastavení ostří nástroje [deg]

48.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

48.0

Funkční délka [mm]

63.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

-6.0

Max. hloubka řezu [mm]

6.0

Max. hloubka řezu v bočním směru posuvu [mm]

6.0

Hloubka unášecí drážky [mm]

11.3

Cutting pitch differential

0

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

2

Obráběcí průměr [mm]

160.0

Průměr centrálního otvoru [mm]

50.8

Průměr stykové plochy ze strany stroje [mm]

110.0

Radiální úhel čela [deg]

-7.0

Šířka unášecí drážky [mm]

19.2

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

15

Celkový počet funkčních břitů nástroje

15
