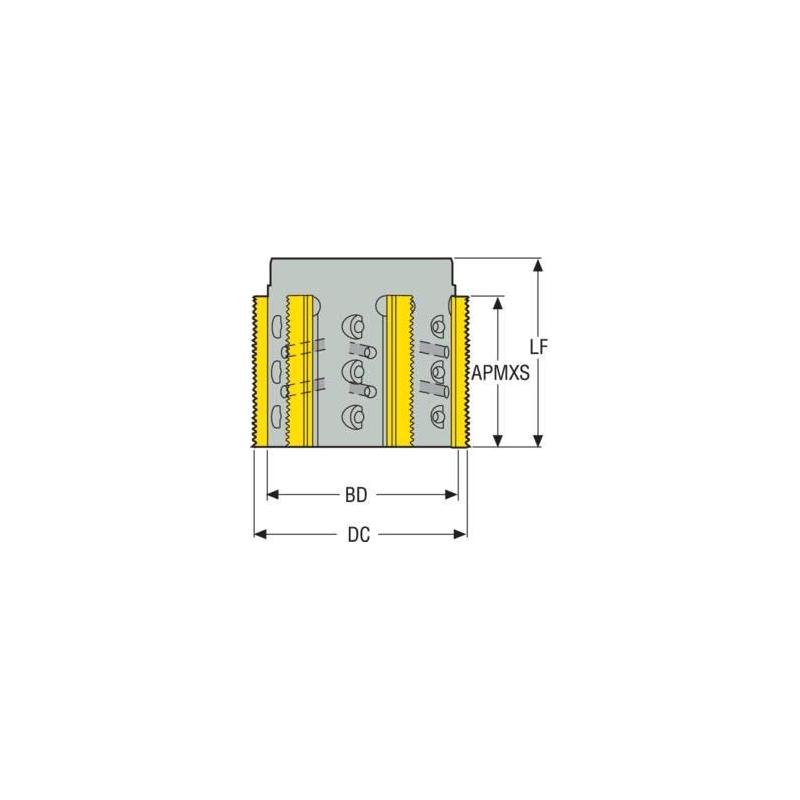

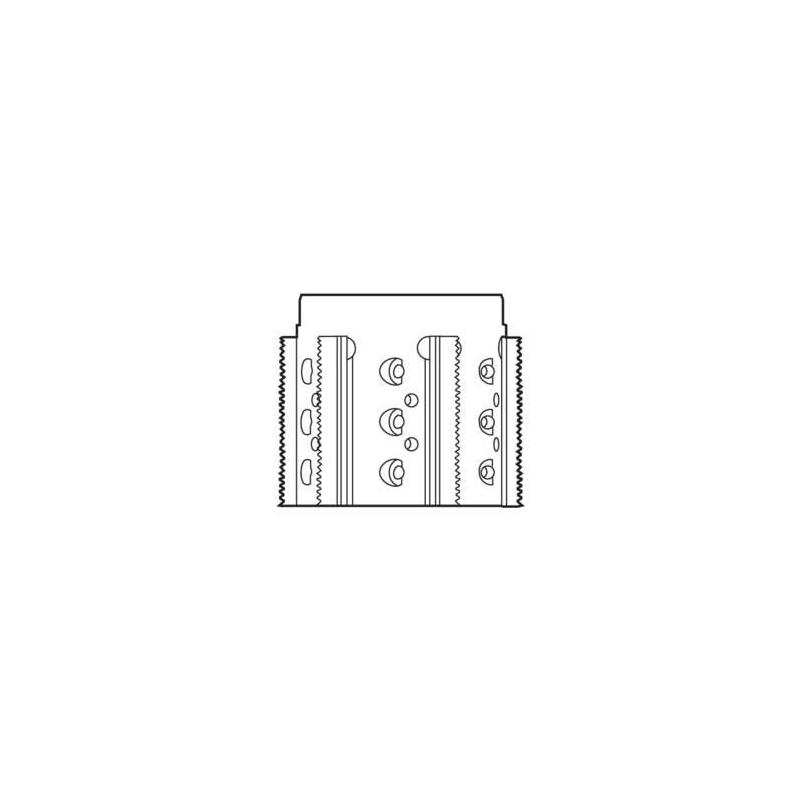

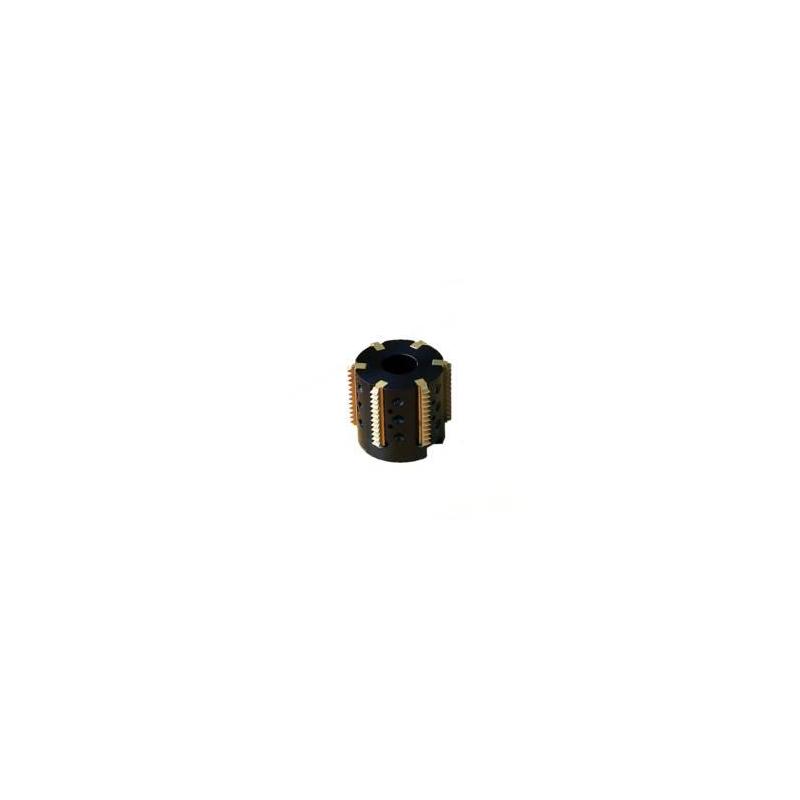

R396.19-02.28-4003-6AM Fréza závitová destičková (pro VBD)

Parametry

Čistá hmotnost [kg]

0.75

Maximální otáčky

8600 rpm

Objednací kód produktu

R396.19-02.28-4003-6AM

Označení produktu ansi

R396.19-02.28-4003-6AM

Item style code

308-00

Číslo položky

02546955

Počet břitů

6

Průměr tělesa vrtáku [mm]

53.0

Ortogonální úhel čela [deg]

-15.0

Úhel nastavení ostří nástroje [deg]

90.0

Funkční délka [mm]

50.0

Typ upnutí

Arbor

Axiální úhel čela [deg]

0.0

Max. hloubka řezu [mm]

40.0

Max. hloubka řezu v bočním směru posuvu [mm]

40.0

Hloubka unášecí drážky [mm]

5.7

Obráběcí průměr [mm]

58.0

Průměr centrálního otvoru [mm]

25.4

Průměr stykové plochy ze strany stroje [mm]

53.0

Radiální úhel čela [deg]

-15.0

Šířka unášecí drážky [mm]

9.7

Počet efektivních obvodových břitů

6

Celkový počet funkčních břitů nástroje

6

Využitelná max. délka [mm]

50.0
