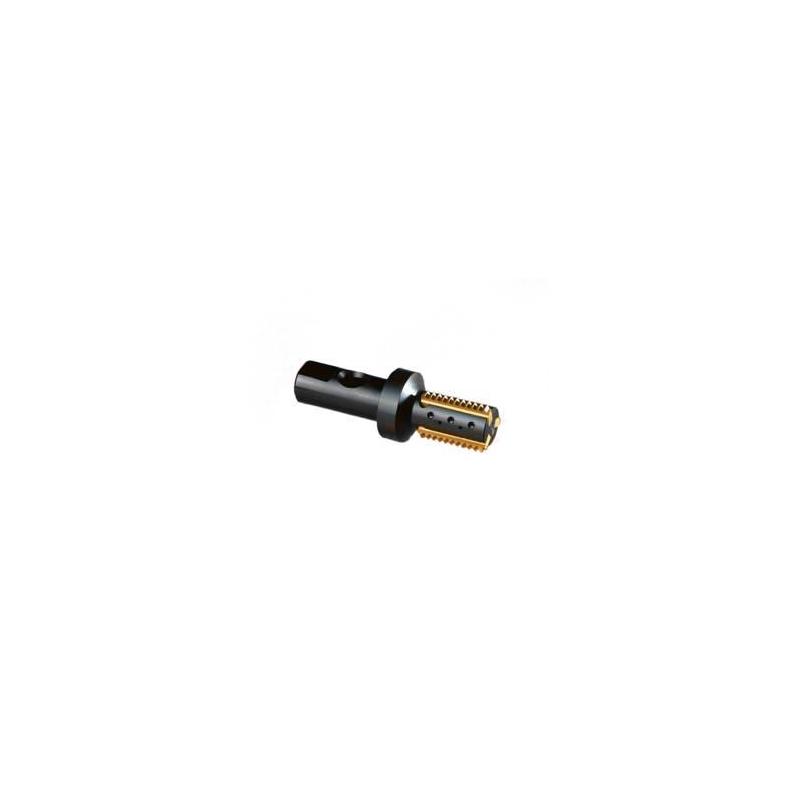

R396.19-3232.3S-4003-6AM Fréza závitová destičková (pro VBD)

Parametry

Čistá hmotnost [kg]

0.684

Celková délka

120.0 mm

Délka stopky [mm]

60.0

Směr řezu [řez]

Right

Maximální otáčky

16800 rpm

Objednací kód produktu

R396.19-3232.3S-4003-6AM

Označení produktu ansi

R396.19-3232.3S-4003-6AM

Item style code

307-06

Číslo položky

02546915

Počet břitů

6

Průměr tělesa vrtáku [mm]

27.4

Průměr stopky / otvoru pro trn [mm]

32.0

Ortogonální úhel čela [deg]

-15.0

Úhel nastavení ostří nástroje [deg]

90.0

Typ upnutí

SecoWeldon

Axiální úhel čela [deg]

0.0

Max. hloubka řezu [mm]

40.0

Max. hloubka řezu v bočním směru posuvu [mm]

40.0

Obráběcí průměr [mm]

32.0

Průměr stykové plochy ze strany stroje [mm]

50.0

Radiální úhel čela [deg]

-15.0

Počet efektivních obvodových břitů

6

Celkový počet funkčních břitů nástroje

6

Vysunutá délka [mm]

60.0

Využitelná max. délka [mm]

43.0
