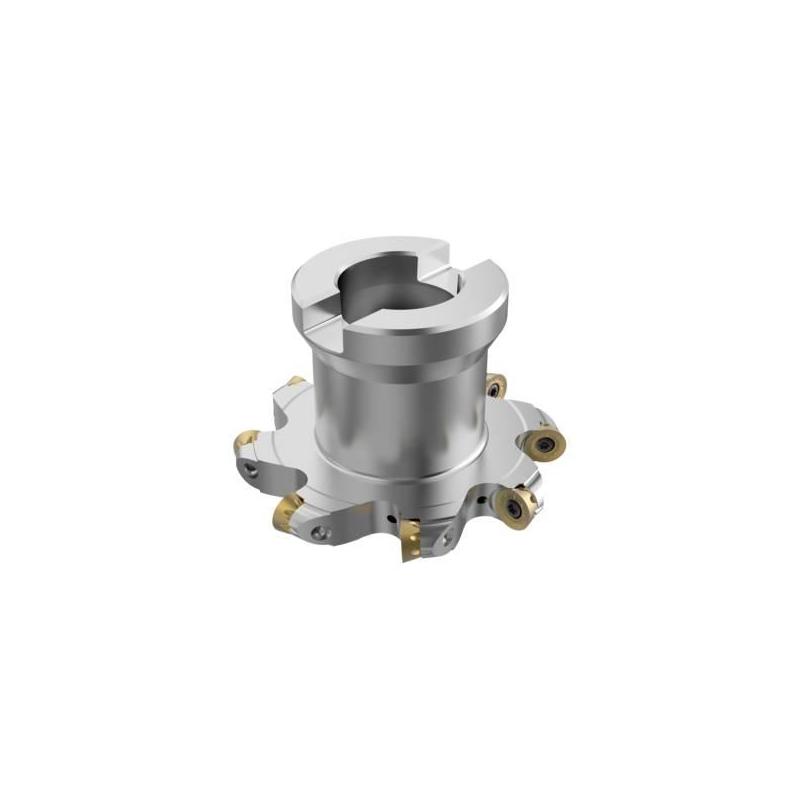

R335.29I-03.00-8N-R5A Fréza (těleso) kotoučová 335.18

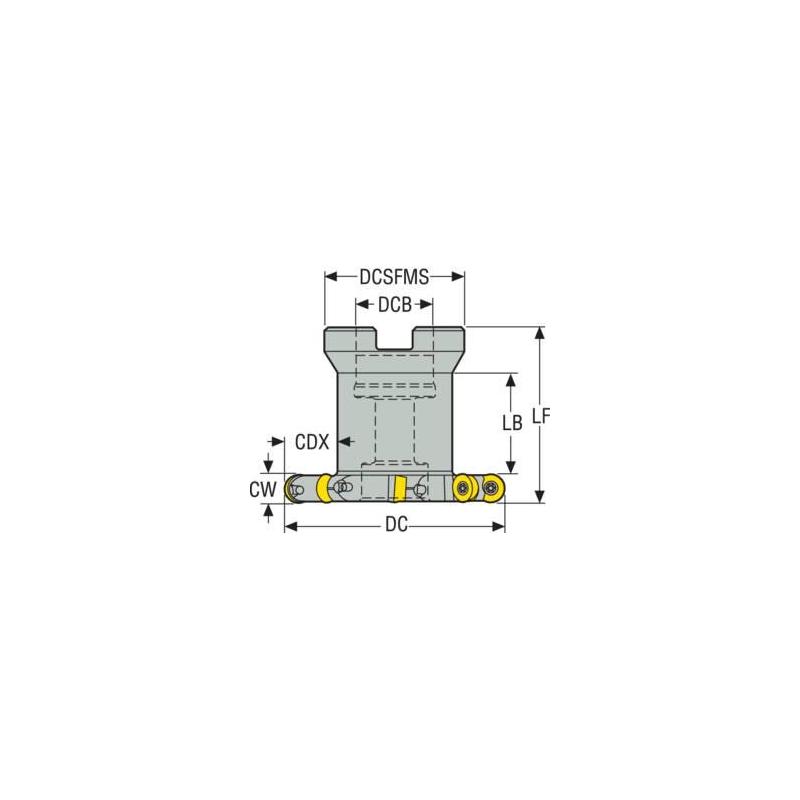

Parametry

Šířka řezu [mm]

10.0

Čistá hmotnost [kg]

0.444

Maximální otáčky

12000 rpm

Objednací kód produktu

R335.29I-03.00-8N-R5A

Označení produktu ansi

R335.29I-03.00-8N-R5A

Item style code

308-05

Číslo položky

03278723

Pocket seat code of the cutter

RD..10T3

Připojení - strana obrobku

RD..10T3

Maximální obráběný průměr [mm]

76.2

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

50.8

Typ upnutí

Arbor

Maximální hloubka řezu [mm]

17.77

Axiální úhel čela [deg]

3.0

Max. hloubka řezu [mm]

10.0

Max. hloubka řezu v bočním směru posuvu [mm]

5.0

Hloubka unášecí drážky [mm]

5.7

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

2

Obráběcí průměr [mm]

76.2

Průměr centrálního otvoru [mm]

25.4

Průměr stykové plochy ze strany stroje [mm]

45.8

Radiální úhel čela [deg]

-3.0

Šířka unášecí drážky [mm]

9.7

Materiál řezného prvku

Nickel Coated

Počet efektivních obvodových břitů

8

Celkový počet funkčních břitů nástroje

8

Max. hloubka řezu v čelním směru posuvu [mm]

5.0

Tool item surface treatment

Nickel Coated

Délka tělesa [mm]

26.72
