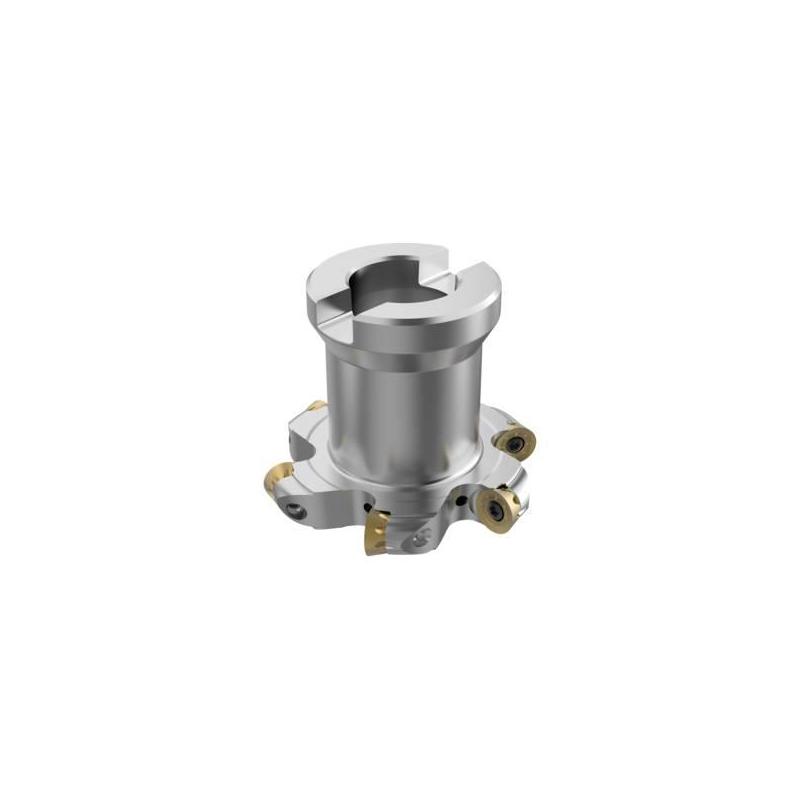

R335.29I-063.10.22-6N-R5A Fréza (těleso) kotoučová 335.18

Parametry

Šířka řezu [mm]

10.0

Čistá hmotnost [kg]

0.321

Maximální otáčky

13500 rpm

Objednací kód produktu

R335.29I-063.10.22-6N-R5A

Označení produktu ansi

R335.29I-063.10.22-6N-R5A

Item style code

308-05

Číslo položky

03278719

Pocket seat code of the cutter

RD..10T3

Připojení - strana obrobku

RD..10T3

Maximální obráběný průměr [mm]

63.0

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

50.0

Typ upnutí

Arbor

Maximální hloubka řezu [mm]

14.67

Axiální úhel čela [deg]

3.0

Max. hloubka řezu [mm]

10.0

Max. hloubka řezu v bočním směru posuvu [mm]

5.0

Hloubka unášecí drážky [mm]

6.3

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

2

Obráběcí průměr [mm]

63.0

Průměr centrálního otvoru [mm]

22.0

Průměr stykové plochy ze strany stroje [mm]

38.0

Radiální úhel čela [deg]

0.0

Šířka unášecí drážky [mm]

10.4

Materiál řezného prvku

Nickel Coated

Počet efektivních obvodových břitů

6

Celkový počet funkčních břitů nástroje

6

Max. hloubka řezu v čelním směru posuvu [mm]

5.0

Tool item surface treatment

Nickel Coated

Délka tělesa [mm]

26.61
