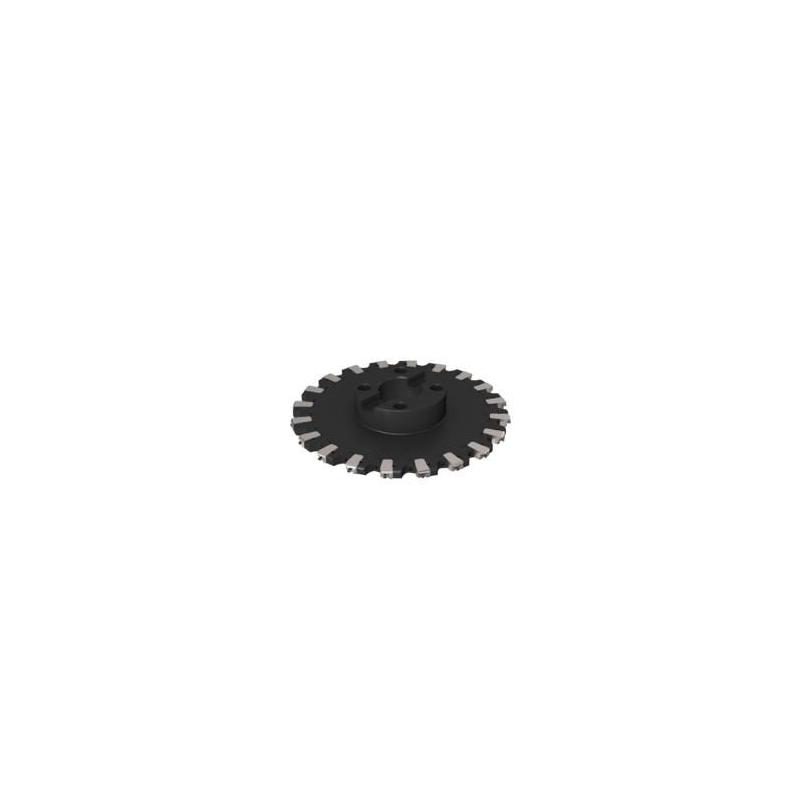

R335.25-12.00-XL0911R Fréza (těleso) kotoučová 335.18

Parametry

Čistá hmotnost [kg]

0.0

Směr řezu [řez]

Right

Maximální otáčky

5200 rpm

Objednací kód produktu

R335.25-12.00-XL0911R

Označení produktu ansi

R335.25-12.00-XL0911R

Item style code

308-06

Číslo položky

02993929

Pocket seat code of the cutter

XNHQ0905

Připojení - strana obrobku

XNHQ0905..

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

50.8

Typ upnutí

Arbor

Maximální hloubka řezu [mm]

86.3506354563371

Axiální úhel čela [deg]

-5.0

Max. hloubka řezu [mm]

8.5

Max. hloubka řezu v bočním směru posuvu [mm]

8.98769490662304

Hloubka unášecí drážky [mm]

14.0

Kód provedení výstupu chladiva

0

Obráběcí průměr [mm]

304.8

Průměr centrálního otvoru [mm]

63.5

Průměr stykové plochy ze strany stroje [mm]

130.05

Radiální úhel čela [deg]

-8.0

Šířka unášecí drážky [mm]

25.7

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

20

Celkový počet funkčních břitů nástroje

20

Max. hloubka řezu v čelním směru posuvu [mm]

86.3506354563371

Tool item surface treatment

Blackened

Průměr rozteč. kružnice upínacích šroubů 1 [mm]

101.6
