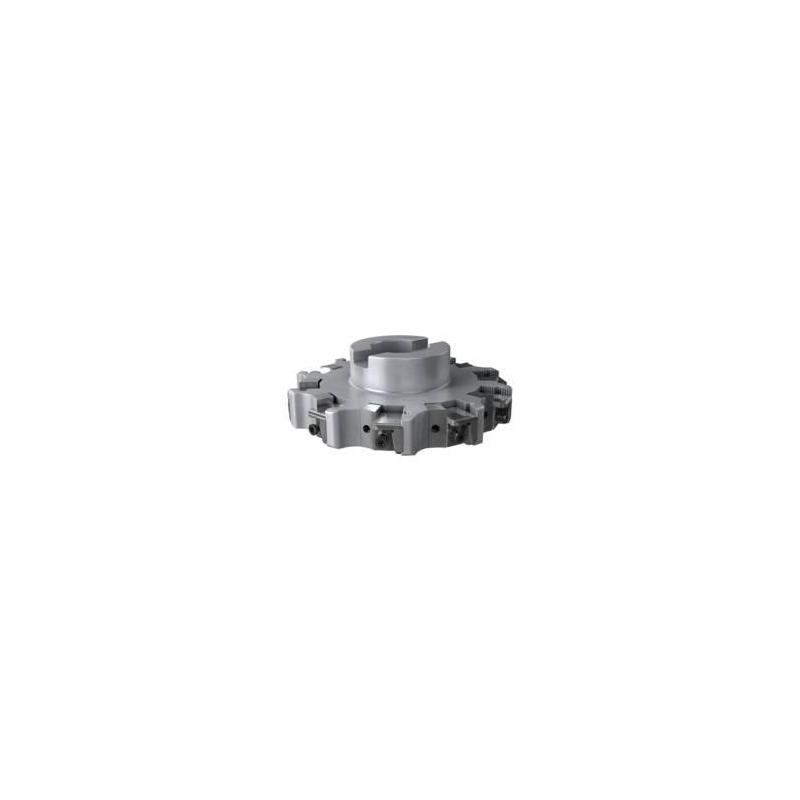

R335.25-06.00-1620R Fréza (těleso) kotoučová 335.18

Parametry

Čistá hmotnost [kg]

3.07

Směr řezu [řez]

Right

Maximální otáčky

4700 rpm

Objednací kód produktu

R335.25-06.00-1620R

Označení produktu ansi

R335.25-06.00-1620R

Item style code

308-06

Číslo položky

02827715

Pocket seat code of the cutter

XNHQ1707

Připojení - strana obrobku

XNHQ1707.. / LNHQ1707..

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

50.8

Typ upnutí

Arbor

Maximální hloubka řezu [mm]

40.1

Axiální úhel čela [deg]

-5.0

Max. hloubka řezu [mm]

16.0

Max. hloubka řezu v bočním směru posuvu [mm]

16.0

Hloubka unášecí drážky [mm]

9.0

Kód provedení výstupu chladiva

0

Obráběcí průměr [mm]

152.4

Průměr centrálního otvoru [mm]

38.1

Průměr stykové plochy ze strany stroje [mm]

69.85

Radiální úhel čela [deg]

-10.0

Šířka unášecí drážky [mm]

16.4

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

10

Celkový počet funkčních břitů nástroje

10

Max. hloubka řezu v čelním směru posuvu [mm]

40.1

Tool item surface treatment

Blackened
