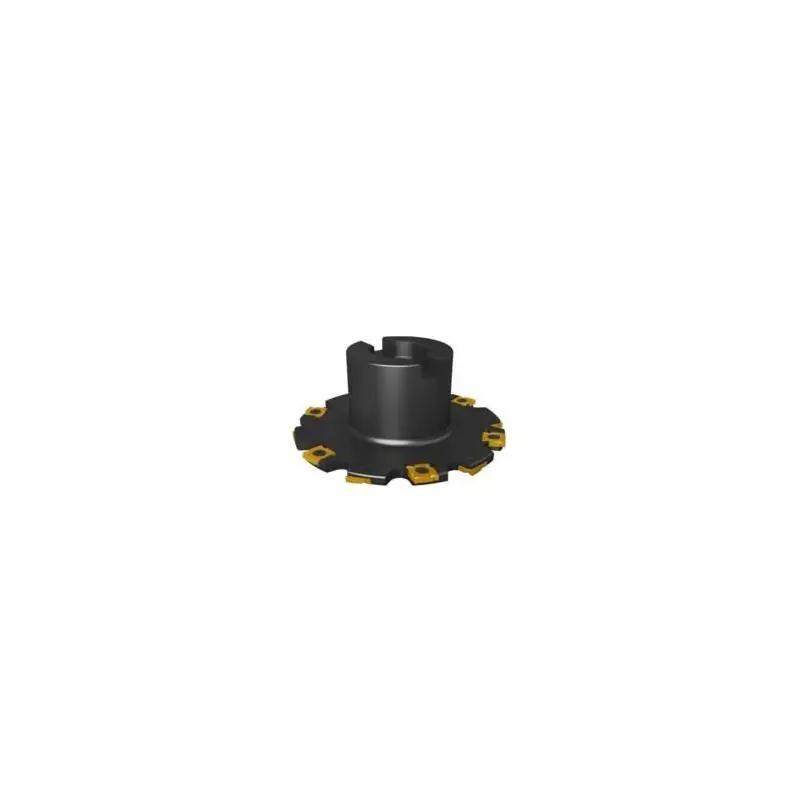

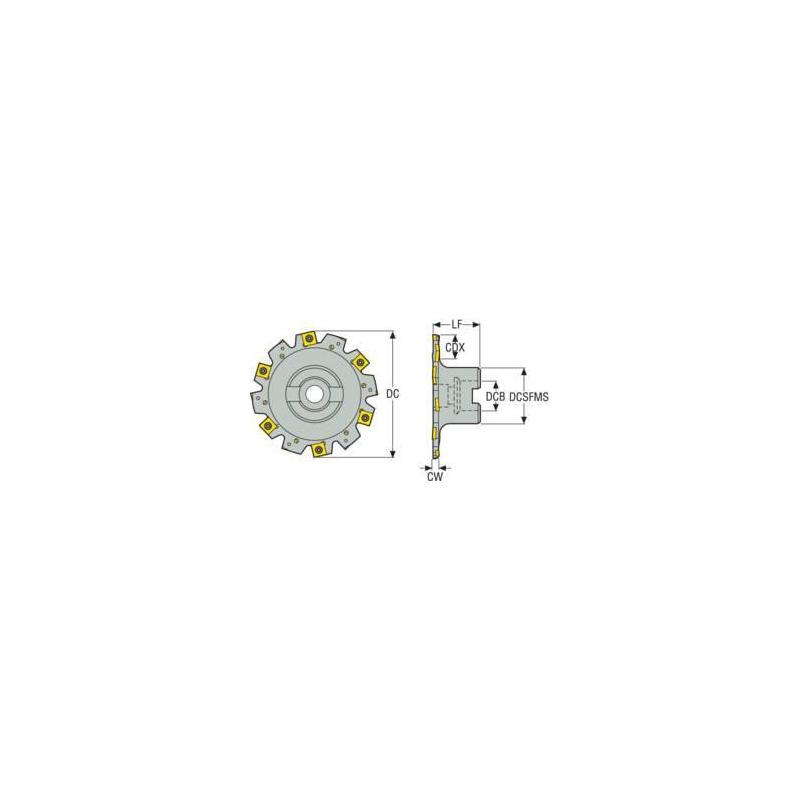

R335.19-160.05.40-9 Fréza (těleso) kotoučová 335.19

Parametry

Šířka řezu [mm]

5.0

Čistá hmotnost [kg]

1.282

Maximální otáčky

9300 rpm

Objednací kód produktu

R335.19-160.05.40-9

Označení produktu ansi

R335.19-160.05.40-9

Item style code

308-06

Číslo položky

02565032

Pocket seat code of the cutter

335.19-1103

Připojení - strana obrobku

SNHQ1103..L+R / 335.19-1103

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

50.0

Typ upnutí

Arbor

Maximální hloubka řezu [mm]

41.1

Axiální úhel čela [deg]

-3.0

Max. hloubka řezu [mm]

5.0

Max. hloubka řezu v bočním směru posuvu [mm]

5.0

Hloubka unášecí drážky [mm]

9.0

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

0

Obráběcí průměr [mm]

160.0

Průměr centrálního otvoru [mm]

40.0

Průměr stykové plochy ze strany stroje [mm]

70.0

Radiální úhel čela [deg]

-12.0

Šířka unášecí drážky [mm]

16.4

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

9

Celkový počet funkčních břitů nástroje

18

Max. hloubka řezu v čelním směru posuvu [mm]

41.1

Tool item surface treatment

Blackened
