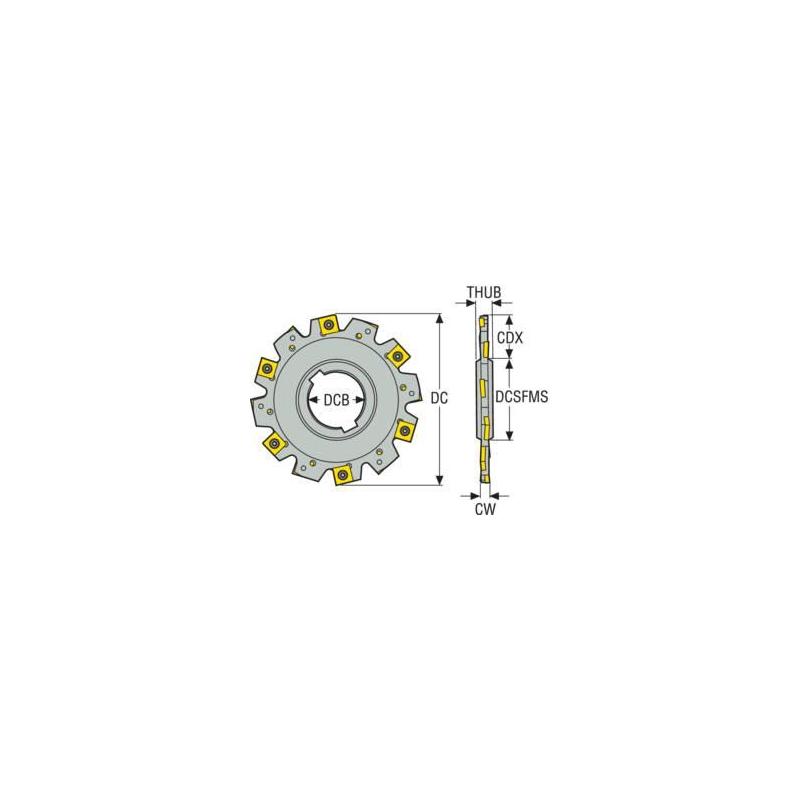

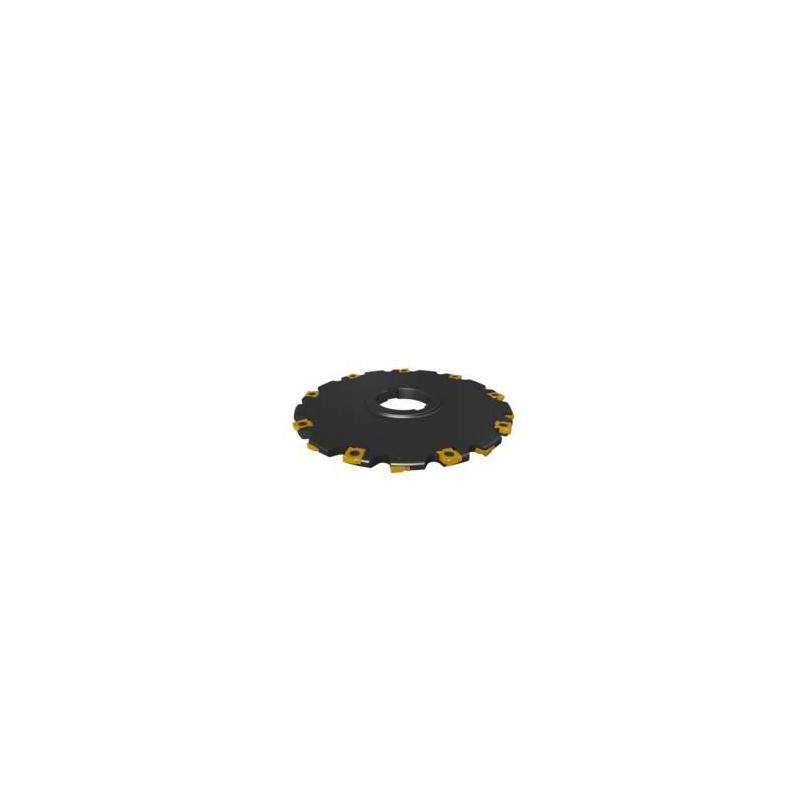

335.19-080.05.22-5 Fréza (těleso) kotoučová 335.19

Parametry

Šířka řezu [mm]

5.0

Čistá hmotnost [kg]

0.143

Maximální otáčky

13200 rpm

Objednací kód produktu

335.19-080.05.22-5

Označení produktu ansi

335.19-080.05.22-5

Item style code

308-05

Číslo položky

02565027

Pocket seat code of the cutter

335.19-1103

Připojení - strana obrobku

SNHQ1103..L+R / 335.19-1103

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

8.5

Typ upnutí

Arbor hole

Maximální hloubka řezu [mm]

19.6

Axiální úhel čela [deg]

-3.0

Max. hloubka řezu [mm]

5.0

Max. hloubka řezu v bočním směru posuvu [mm]

5.0

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

0

Obráběcí průměr [mm]

80.0

Průměr centrálního otvoru [mm]

22.0

Průměr stykové plochy ze strany stroje [mm]

33.0

Radiální úhel čela [deg]

-15.0

Šířka unášecí drážky [mm]

6.0

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

5

Celkový počet funkčních břitů nástroje

10

Max. hloubka řezu v čelním směru posuvu [mm]

19.6

Tool item surface treatment

Blackened

Tloušťka náboje [mm]

12.0
