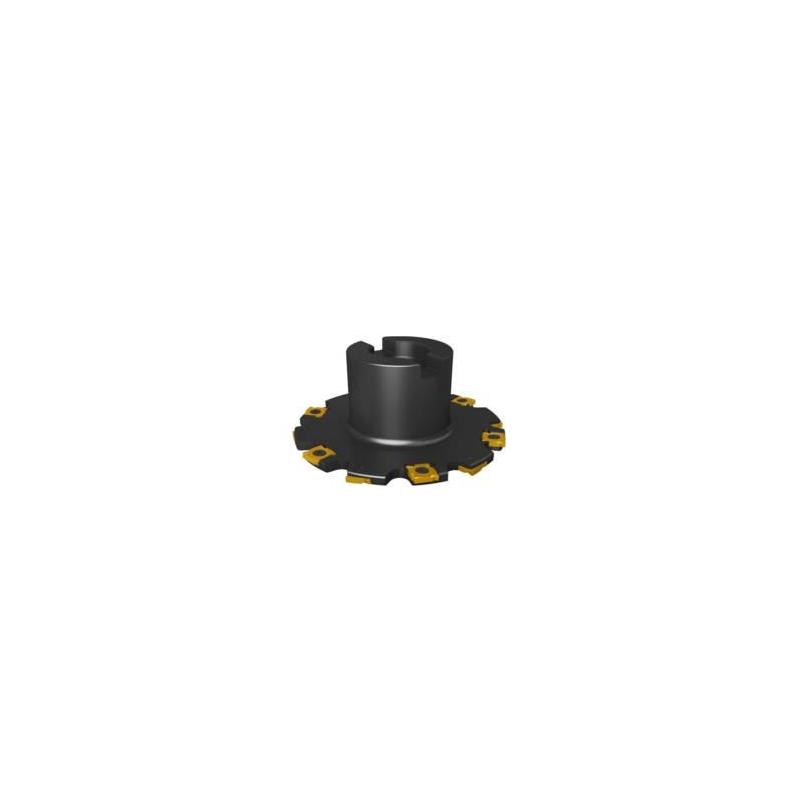

R335.19-063.07.22-3 Fréza (těleso) kotoučová 335.19

Parametry

Šířka řezu [mm]

7.0

Čistá hmotnost [kg]

0.373

Maximální otáčky

9400 rpm

Objednací kód produktu

R335.19-063.07.22-3

Označení produktu ansi

R335.19-063.07.22-3

Item style code

308-05

Číslo položky

75012680

Pocket seat code of the cutter

335.19-1204

Připojení - strana obrobku

CW:7: SNHQ1204..L+R / 335.19-1204 | CW:8: SNHQ12045..L+R / 335.19-12045

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

50.0

Typ upnutí

Arbor

Maximální hloubka řezu [mm]

13.8

Axiální úhel čela [deg]

-3.0

Max. hloubka řezu [mm]

7.0

Max. hloubka řezu v bočním směru posuvu [mm]

7.0

Hloubka unášecí drážky [mm]

6.3

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

0

Obráběcí průměr [mm]

63.0

Průměr centrálního otvoru [mm]

22.0

Průměr stykové plochy ze strany stroje [mm]

40.0

Radiální úhel čela [deg]

-15.0

Šířka unášecí drážky [mm]

10.4

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

3

Celkový počet funkčních břitů nástroje

6

Max. hloubka řezu v čelním směru posuvu [mm]

13.8

Tool item surface treatment

Blackened

Délka tělesa [mm]

8.3

Šířka řezu min. [mm]

7.0

Šířka řezu max. [mm]

8.0
