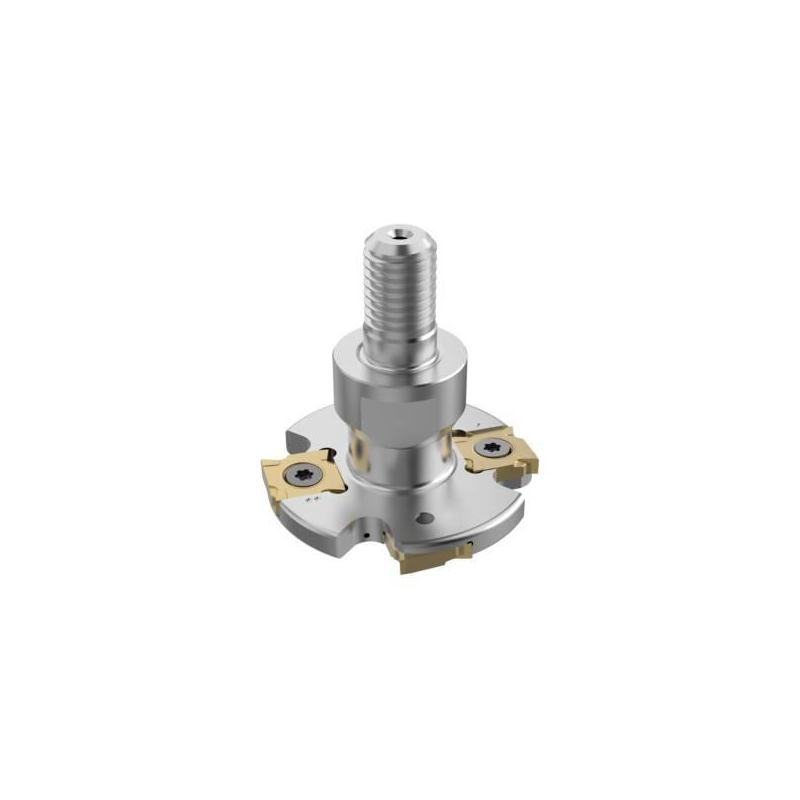

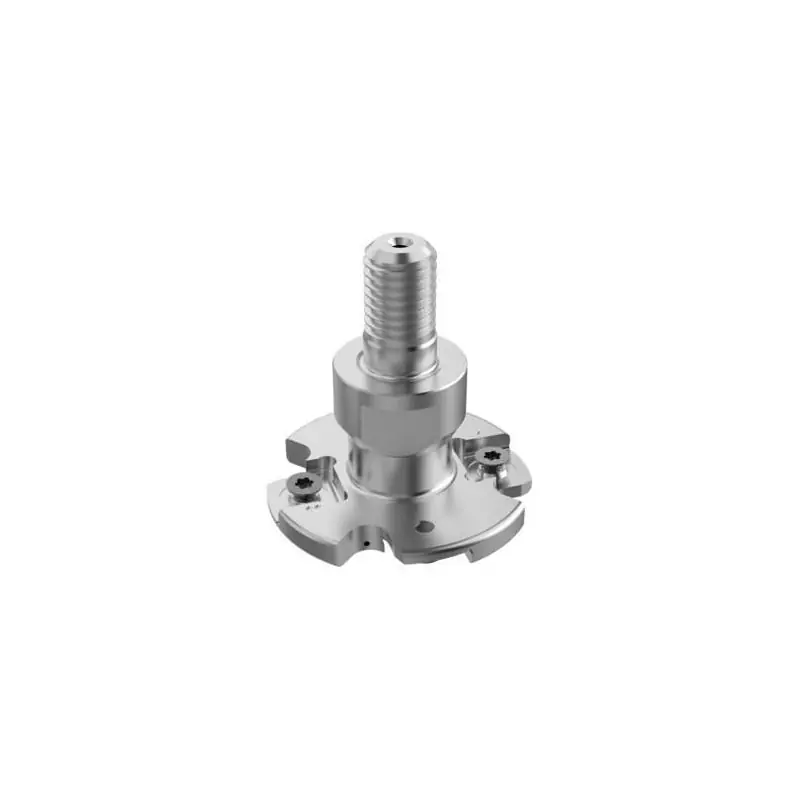

R335.19-02.00-RE-0.25-2NA Fréza (těleso) kotoučová 335.19

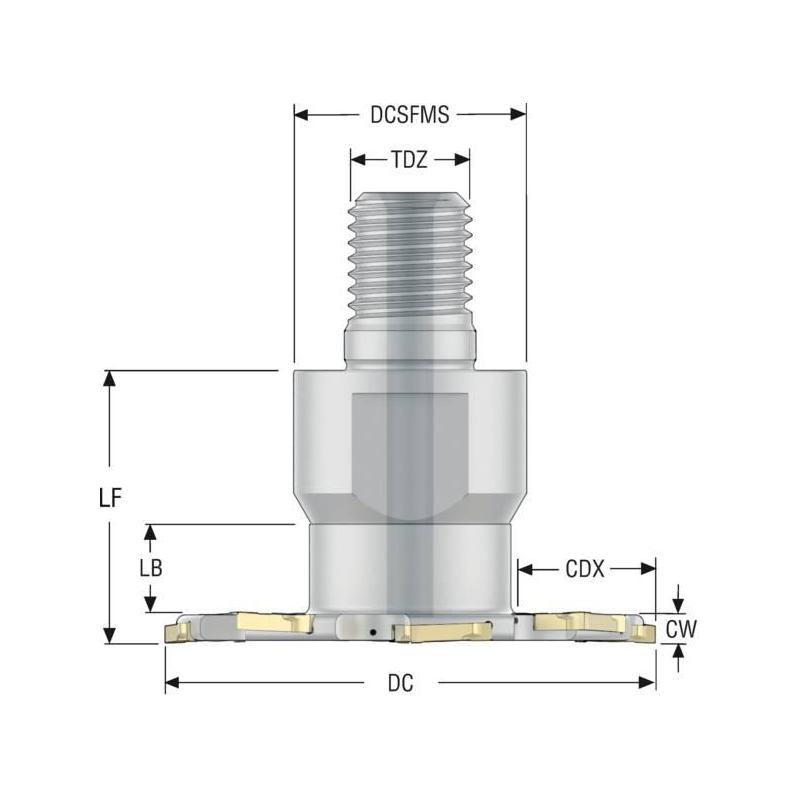

Parametry

Šířka řezu [mm]

6.35

Čistá hmotnost [kg]

0.124

Maximální otáčky

12300 rpm

Objednací kód produktu

R335.19-02.00-RE-0.25-2NA

Označení produktu ansi

R335.19-02.00-RE-0.25-2NA

Item style code

307-04

Číslo položky

03277879

Pocket seat code of the cutter

335.19-1204

Datamatrix on item

0

Velikost závitu

M12

Průměr tělesa vrtáku [mm]

18.5

Připojení - strana obrobku

SNHQ1204..L+R / 335.19-1204

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

28.0

Typ upnutí

Combimaster

Maximální hloubka řezu [mm]

15.3

Axiální úhel čela [deg]

-3.0

Max. hloubka řezu [mm]

6.35

Max. hloubka řezu v bočním směru posuvu [mm]

6.35

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

2

Obráběcí průměr [mm]

50.8

Průměr stykové plochy ze strany stroje [mm]

23.0

Radiální úhel čela [deg]

-17.0

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

2

Celkový počet funkčních břitů nástroje

4

Max. hloubka řezu v čelním směru posuvu [mm]

0.0

Tool item surface treatment

Nickel Coated

Krouticí moment spoje [Nm]

60.0

Velikost klíče

19.05

Délka tělesa [mm]

7.935

Šířka řezu min. [mm]

6.35

Šířka řezu max. [mm]

6.35
