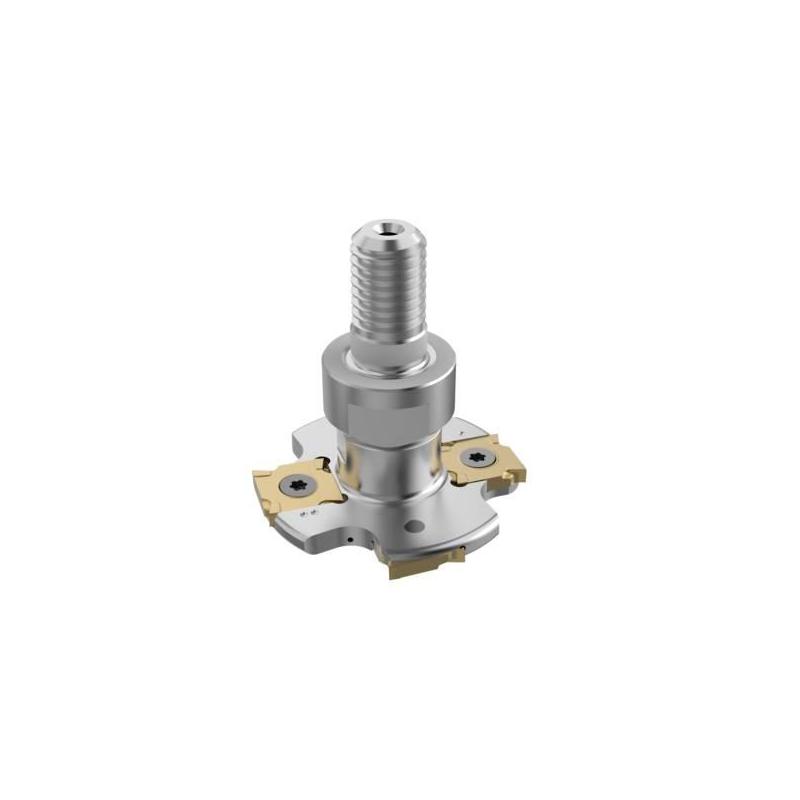

R335.19-01.50-RE-0.18-2NA Fréza (těleso) kotoučová 335.19

Parametry

Šířka řezu [mm]

4.76

Čistá hmotnost [kg]

0.055

Maximální otáčky

19100 rpm

Objednací kód produktu

R335.19-01.50-RE-0.18-2NA

Označení produktu ansi

R335.19-01.50-RE-0.18-2NA

Item style code

307-04

Číslo položky

03277876

Pocket seat code of the cutter

335.19-1103

Datamatrix on item

0

Velikost závitu

M10

Průměr tělesa vrtáku [mm]

13.8

Připojení - strana obrobku

SNHQ1103..L+R / 335.19-1103

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

23.0

Typ upnutí

Combimaster

Maximální hloubka řezu [mm]

11.3

Axiální úhel čela [deg]

-2.0

Max. hloubka řezu [mm]

4.76

Max. hloubka řezu v bočním směru posuvu [mm]

4.76

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

2

Obráběcí průměr [mm]

38.1

Průměr stykové plochy ze strany stroje [mm]

18.5

Radiální úhel čela [deg]

-18.0

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

2

Celkový počet funkčních břitů nástroje

4

Max. hloubka řezu v čelním směru posuvu [mm]

0.0

Tool item surface treatment

Nickel Coated

Krouticí moment spoje [Nm]

40.0

Velikost klíče

15.875

Délka tělesa [mm]

7.5

Šířka řezu min. [mm]

4.76

Šířka řezu max. [mm]

4.76
