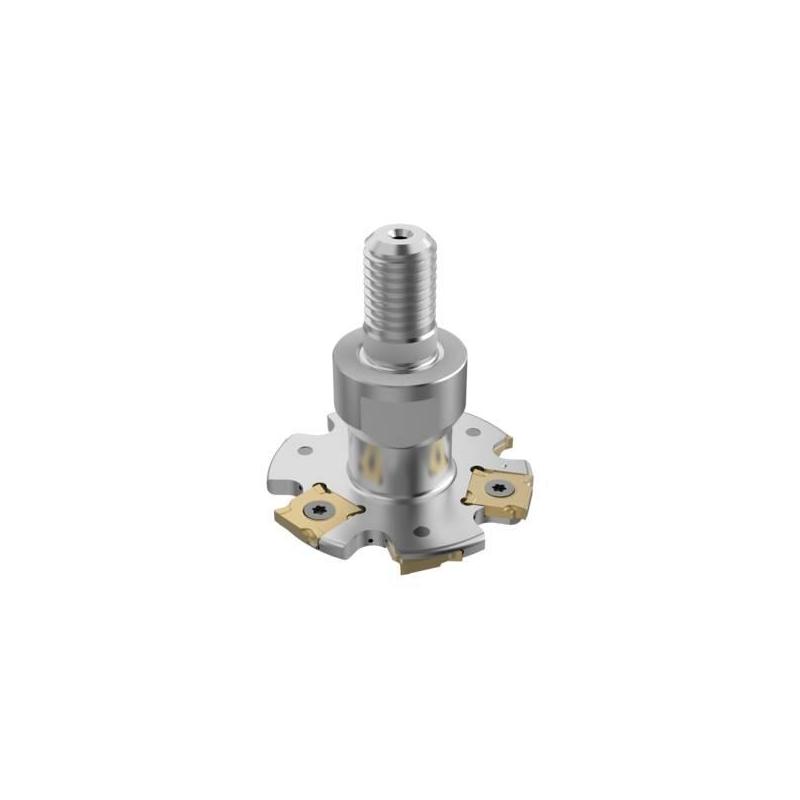

R335.19-1250.RE-04.3NA Fréza (těleso) kotoučová 335.19

Parametry

Šířka řezu [mm]

4.0

Čistá hmotnost [kg]

0.104

Maximální otáčky

19100 rpm

Objednací kód produktu

R335.19-1250.RE-04.3NA

Označení produktu ansi

R335.19-1250.RE-04.3NA

Item style code

307-04

Číslo položky

03277859

Pocket seat code of the cutter

335.19-1102

Datamatrix on item

0

Velikost závitu

M12

Průměr tělesa vrtáku [mm]

18.5

Připojení - strana obrobku

SNHQ1102..L+R / 335.19-1102

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

28.0

Typ upnutí

Combimaster

Maximální hloubka řezu [mm]

14.9

Axiální úhel čela [deg]

-2.0

Max. hloubka řezu [mm]

4.0

Max. hloubka řezu v bočním směru posuvu [mm]

4.0

Cutting pitch density [close]

Close

Kód provedení výstupu chladiva

2

Obráběcí průměr [mm]

50.0

Průměr stykové plochy ze strany stroje [mm]

23.0

Radiální úhel čela [deg]

-17.0

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

3

Celkový počet funkčních břitů nástroje

6

Max. hloubka řezu v čelním směru posuvu [mm]

0.0

Tool item surface treatment

Nickel Coated

Krouticí moment spoje [Nm]

60.0

Velikost klíče

19

Délka tělesa [mm]

10.26

Šířka řezu min. [mm]

4.0

Šířka řezu max. [mm]

4.0
