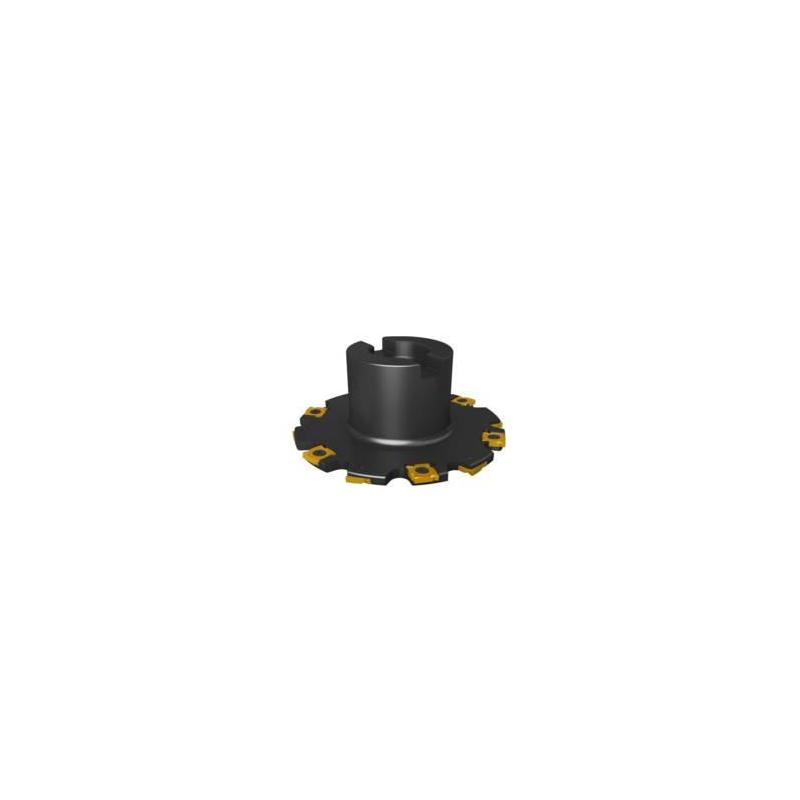

R335.19-02.50-0.15-4 Fréza (těleso) kotoučová 335.19

Parametry

Šířka řezu [mm]

3.97

Čistá hmotnost [kg]

0.3749

Maximální otáčky

17100 rpm

Objednací kód produktu

R335.19-02.50-0.15-4

Označení produktu ansi

R335.19-02.50-0.15-4

Item style code

308-05

Číslo položky

02881176

Pocket seat code of the cutter

335.19-1102

Připojení - strana obrobku

SNHQ1102..L+R / 335.19-1102

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

50.8

Typ upnutí

Arbor

Maximální hloubka řezu [mm]

14.2

Axiální úhel čela [deg]

-2.0

Max. hloubka řezu [mm]

3.97

Max. hloubka řezu v bočním směru posuvu [mm]

3.97

Hloubka unášecí drážky [mm]

4.9

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

0

Obráběcí průměr [mm]

63.5

Průměr centrálního otvoru [mm]

19.05

Průměr stykové plochy ze strany stroje [mm]

40.0

Radiální úhel čela [deg]

-15.0

Šířka unášecí drážky [mm]

8.15

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

4

Celkový počet funkčních břitů nástroje

8

Max. hloubka řezu v čelním směru posuvu [mm]

14.2

Tool item surface treatment

Blackened

Délka tělesa [mm]

11.3
