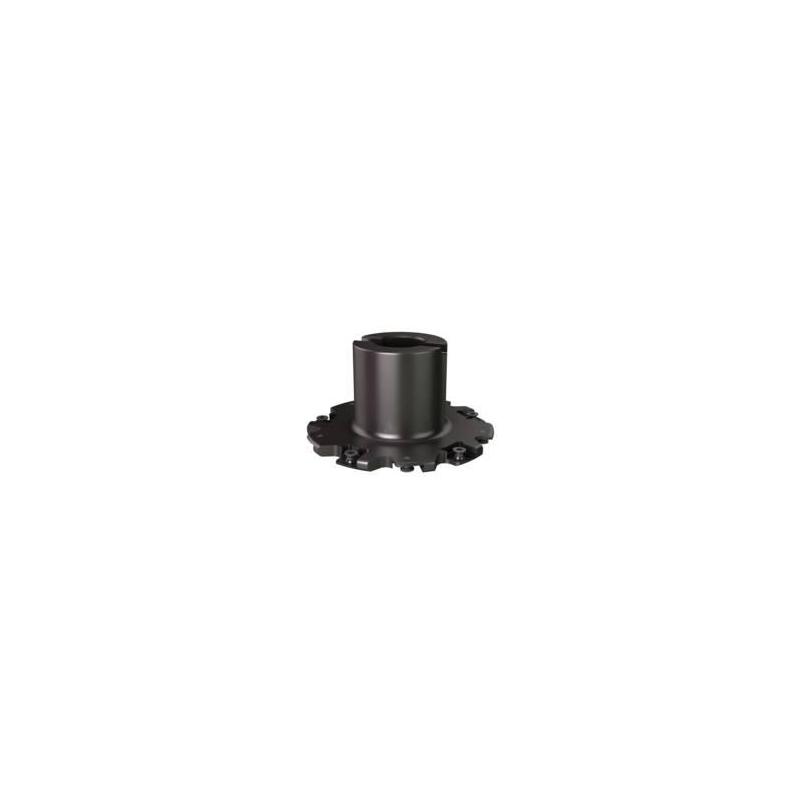

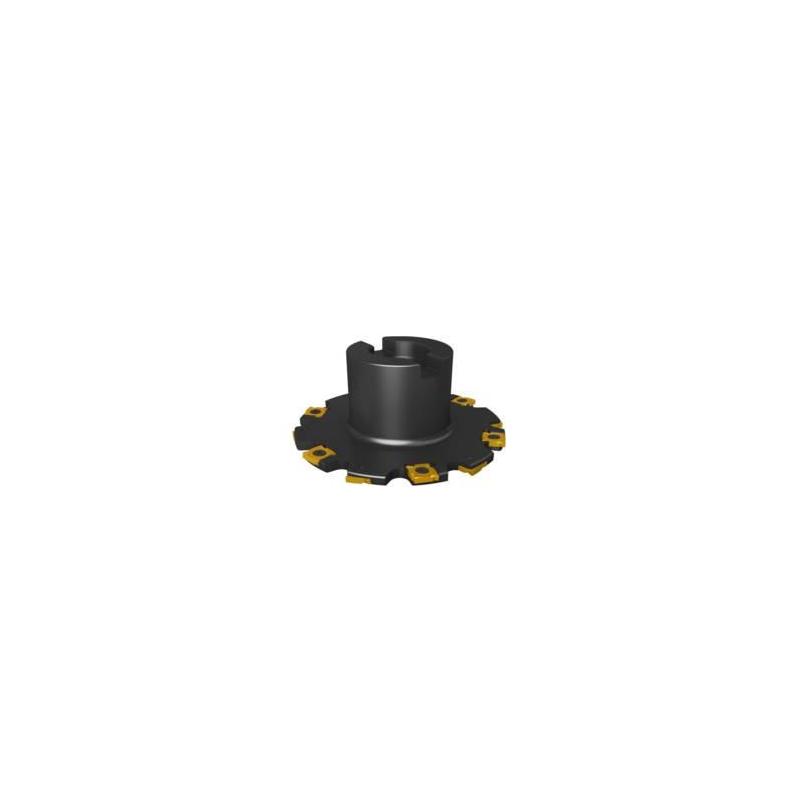

R335.19-04.00-0.25-5 Fréza (těleso) kotoučová 335.19

Parametry

Šířka řezu [mm]

6.35

Čistá hmotnost [kg]

0.7352

Maximální otáčky

7500 rpm

Objednací kód produktu

R335.19-04.00-0.25-5

Označení produktu ansi

R335.19-04.00-0.25-5

Item style code

308-05

Číslo položky

02869760

Pocket seat code of the cutter

335.19-1204

Připojení - strana obrobku

SNHQ1204..L+R / 335.19-1204

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

50.8

Typ upnutí

Arbor

Maximální hloubka řezu [mm]

23.0

Axiální úhel čela [deg]

-3.0

Max. hloubka řezu [mm]

6.35

Max. hloubka řezu v bočním směru posuvu [mm]

6.35

Hloubka unášecí drážky [mm]

5.7

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

0

Obráběcí průměr [mm]

101.6

Průměr centrálního otvoru [mm]

25.4

Průměr stykové plochy ze strany stroje [mm]

47.752

Radiální úhel čela [deg]

-12.0

Šířka unášecí drážky [mm]

9.7

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

5

Celkový počet funkčních břitů nástroje

10

Max. hloubka řezu v čelním směru posuvu [mm]

23.0

Tool item surface treatment

Blackened

Šířka řezu min. [mm]

6.35

Šířka řezu max. [mm]

7.35
