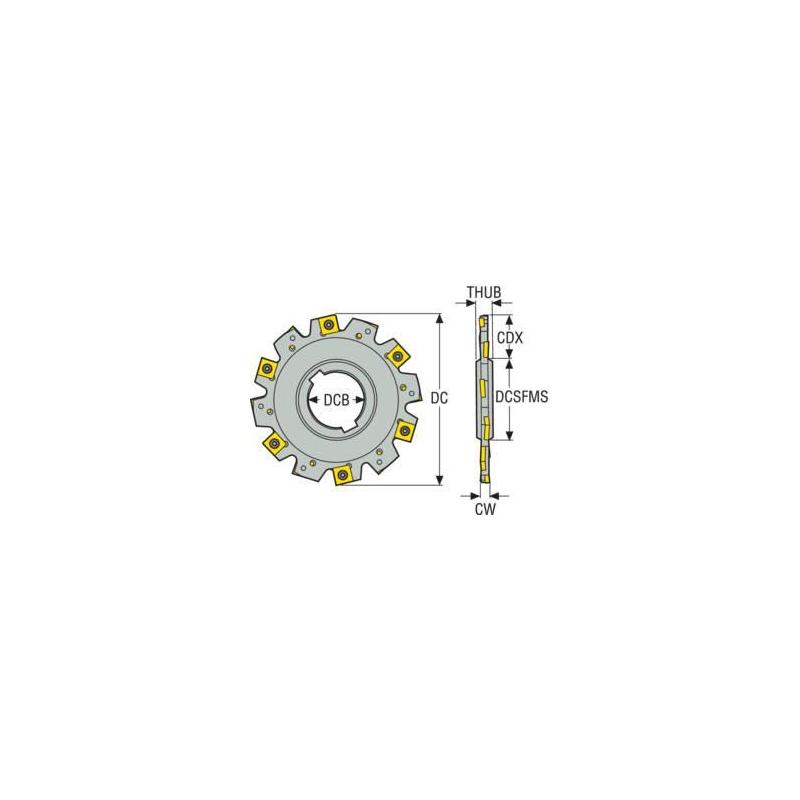

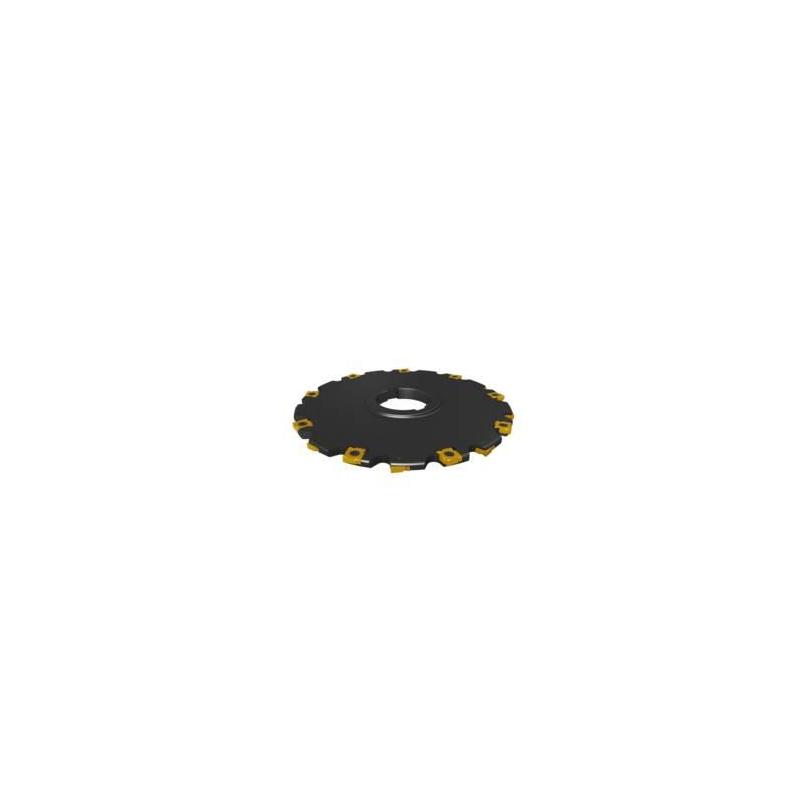

335.19-08.00-0.25-9 Fréza (těleso) kotoučová 335.19

Parametry

Šířka řezu [mm]

6.35

Čistá hmotnost [kg]

1.3198

Maximální otáčky

5200 rpm

Objednací kód produktu

335.19-08.00-0.25-9

Označení produktu ansi

335.19-08.00-0.25-9

Item style code

308-05

Číslo položky

02869724

Pocket seat code of the cutter

335.19-1204

Připojení - strana obrobku

SNHQ1204..L+R / 335.19-1204

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

9.525

Typ upnutí

Arbor hole

Maximální hloubka řezu [mm]

63.8

Axiální úhel čela [deg]

-3.0

Max. hloubka řezu [mm]

6.35

Max. hloubka řezu v bočním směru posuvu [mm]

6.35

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

0

Obráběcí průměr [mm]

203.2

Průměr centrálního otvoru [mm]

38.1

Průměr stykové plochy ze strany stroje [mm]

69.85

Radiální úhel čela [deg]

-12.0

Šířka unášecí drážky [mm]

9.525

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

9

Celkový počet funkčních břitů nástroje

18

Max. hloubka řezu v čelním směru posuvu [mm]

63.8

Tool item surface treatment

Blackened

Tloušťka náboje [mm]

12.7
