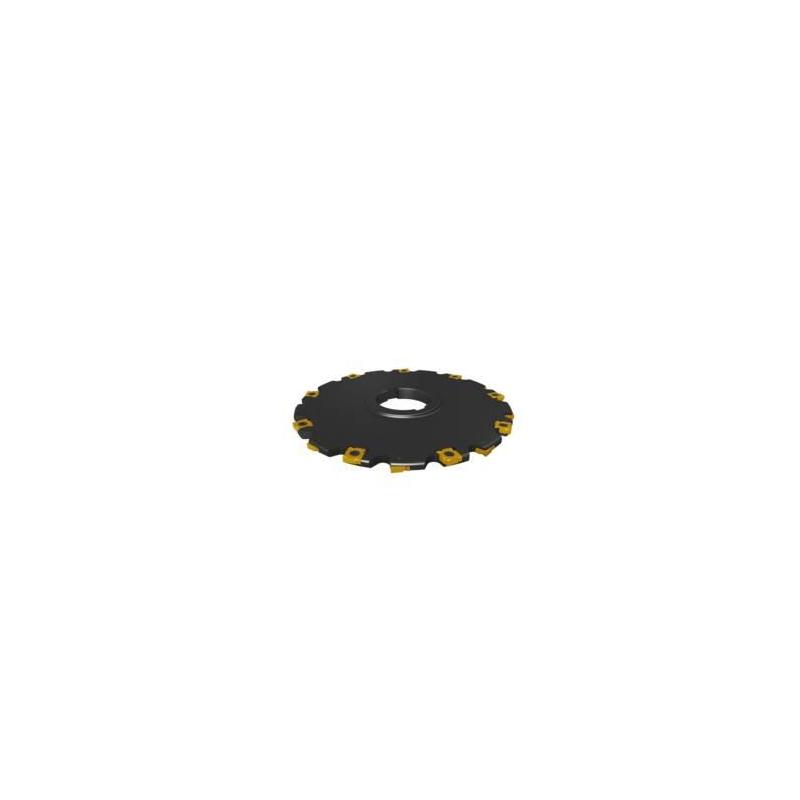

335.19-04.00-0.18-6 Fréza (těleso) kotoučová 335.19

Parametry

Šířka řezu [mm]

4.76

Čistá hmotnost [kg]

0.2458

Maximální otáčky

11800 rpm

Objednací kód produktu

335.19-04.00-0.18-6

Označení produktu ansi

335.19-04.00-0.18-6

Item style code

308-05

Číslo položky

02869718

Pocket seat code of the cutter

335.19-1103

Připojení - strana obrobku

SNHQ1103..L+R / 335.19-1103

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

8.73

Typ upnutí

Arbor hole

Maximální hloubka řezu [mm]

26.3

Axiální úhel čela [deg]

-3.0

Max. hloubka řezu [mm]

4.76

Max. hloubka řezu v bočním směru posuvu [mm]

4.76

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

0

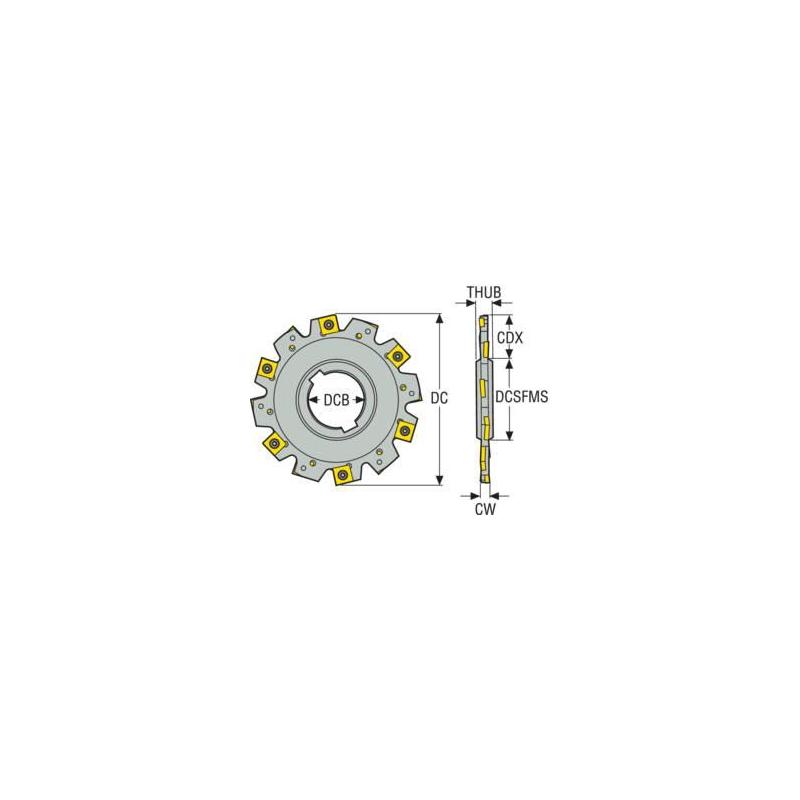

Obráběcí průměr [mm]

101.6

Průměr centrálního otvoru [mm]

25.4

Průměr stykové plochy ze strany stroje [mm]

41.275

Radiální úhel čela [deg]

-12.0

Šířka unášecí drážky [mm]

6.35

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

6

Celkový počet funkčních břitů nástroje

12

Max. hloubka řezu v čelním směru posuvu [mm]

26.3

Tool item surface treatment

Blackened

Tloušťka náboje [mm]

12.7
