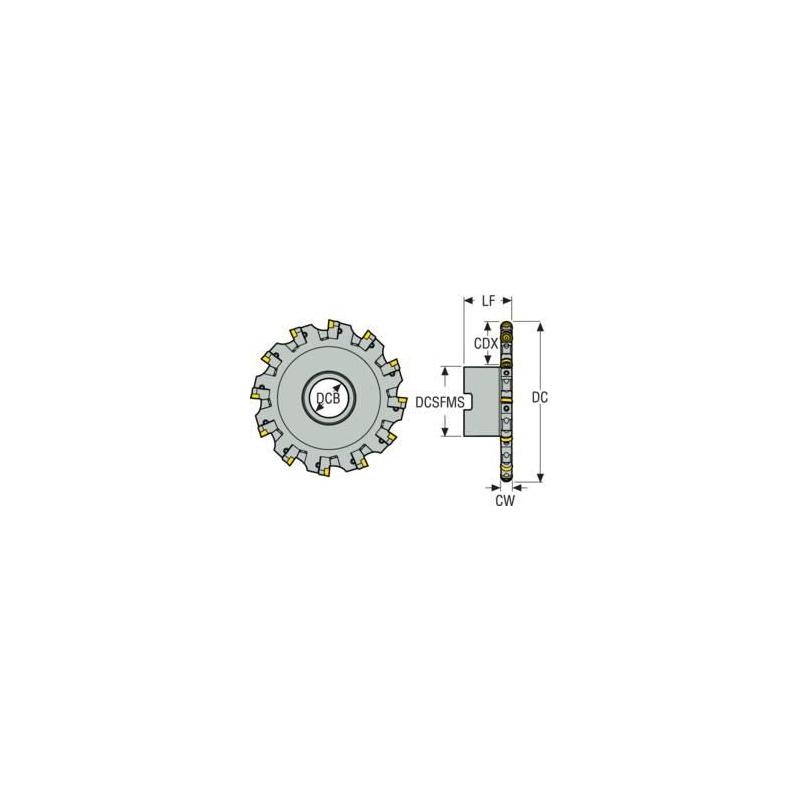

R335.18-250.1012XL.40-9NR5/ADJ Fréza (těleso) kotoučová 335.18

Parametry

Čistá hmotnost [kg]

3.928

Maximální otáčky

6000 rpm

Objednací kód produktu

R335.18-250.1012XL.40-9NR5/ADJ

Označení produktu ansi

R335.18-250.1012XL.40-9NR5/ADJ

Item style code

308-05

Číslo položky

02723606

Pocket seat code of the cutter

RD..10T3

Připojení - strana obrobku

RD..10T3

Maximální obráběný průměr [mm]

250.0

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

50.0

Typ upnutí

Arbor

Maximální hloubka řezu [mm]

78.0

Axiální úhel čela [deg]

2.0

Max. hloubka řezu [mm]

12.0

Max. hloubka řezu v bočním směru posuvu [mm]

5.0

Hloubka unášecí drážky [mm]

9.0

Kód provedení výstupu chladiva

0

Obráběcí průměr [mm]

250.0

Průměr centrálního otvoru [mm]

40.0

Průměr stykové plochy ze strany stroje [mm]

90.0

Radiální úhel čela [deg]

1.0

Šířka unášecí drážky [mm]

16.4

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

9

Celkový počet funkčních břitů nástroje

18

Max. hloubka řezu v čelním směru posuvu [mm]

78.0

Tool item surface treatment

Blackened

Průměr rozteč. kružnice upínacích šroubů 1 [mm]

66.7

Šířka řezu min. [mm]

10.0

Šířka řezu max. [mm]

12.0
