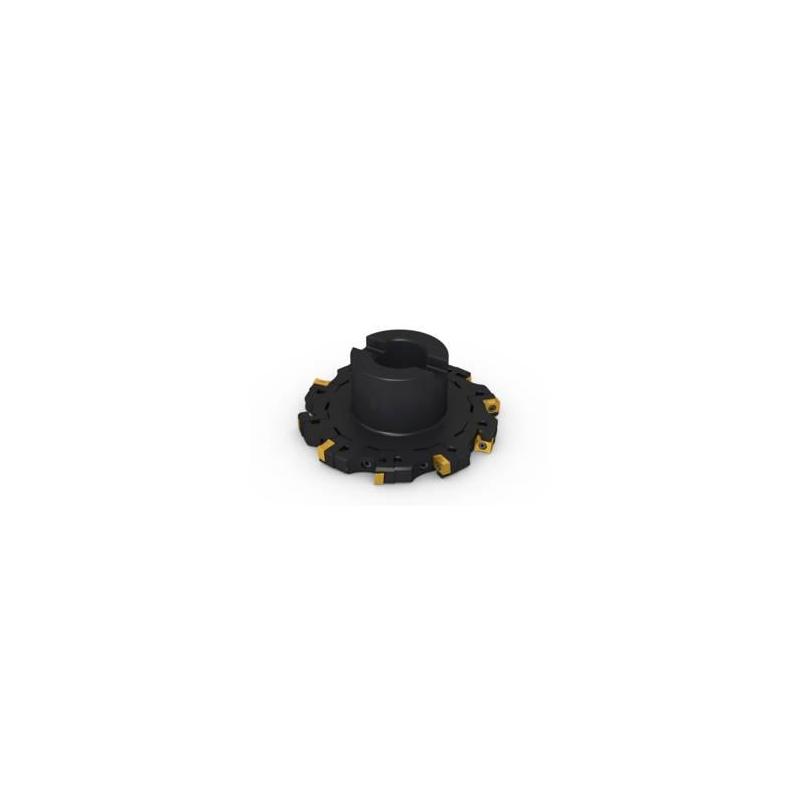

R335.18-125.1215.32-5N Fréza (těleso) kotoučová 335.18

Parametry

Čistá hmotnost [kg]

1.133

Maximální otáčky

8400 rpm

Objednací kód produktu

R335.18-125.1215.32-5N

Označení produktu ansi

R335.18-125.1215.32-5N

Item style code

308-05

Číslo položky

00018763

Pocket seat code of the cutter

LNK.0605 / LNK.0805

Připojení - strana obrobku

LNK.0605.. / LNK.080520 / LNK.080524

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

50.0

Typ upnutí

Arbor

Maximální hloubka řezu [mm]

32.3

Axiální úhel čela [deg]

4.0

Max. hloubka řezu [mm]

15.0

Max. hloubka řezu v bočním směru posuvu [mm]

15.0

Hloubka unášecí drážky [mm]

8.0

Kód provedení výstupu chladiva

0

Obráběcí průměr [mm]

125.0

Průměr centrálního otvoru [mm]

32.0

Průměr stykové plochy ze strany stroje [mm]

58.0

Radiální úhel čela [deg]

-10.0

Šířka unášecí drážky [mm]

14.4

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

5

Celkový počet funkčních břitů nástroje

10

Max. hloubka řezu v čelním směru posuvu [mm]

32.3

Tool item surface treatment

Blackened

Šířka řezu min. [mm]

12.0

Šířka řezu max. [mm]

15.0
