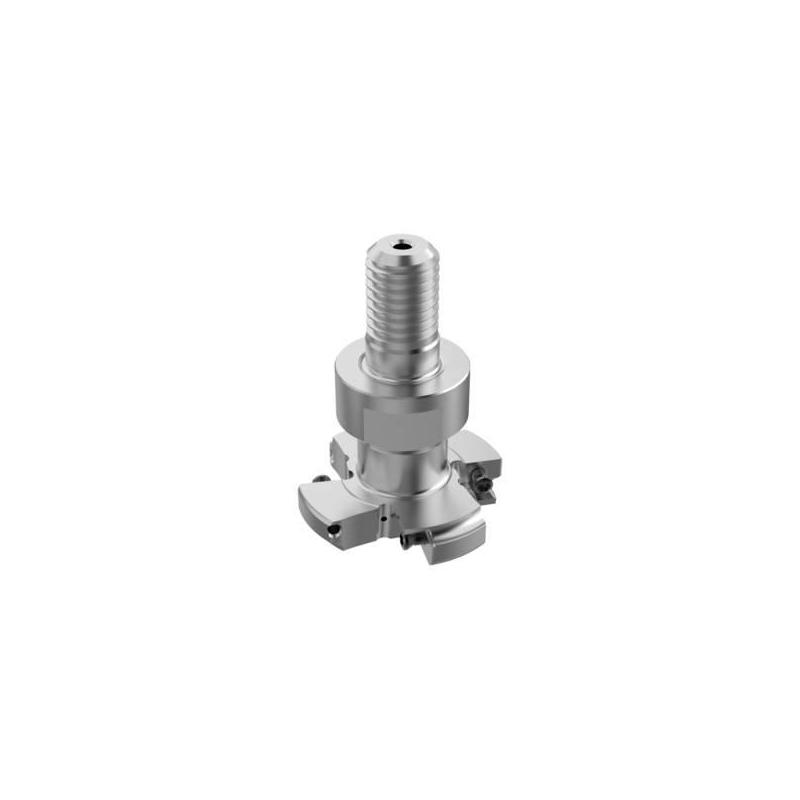

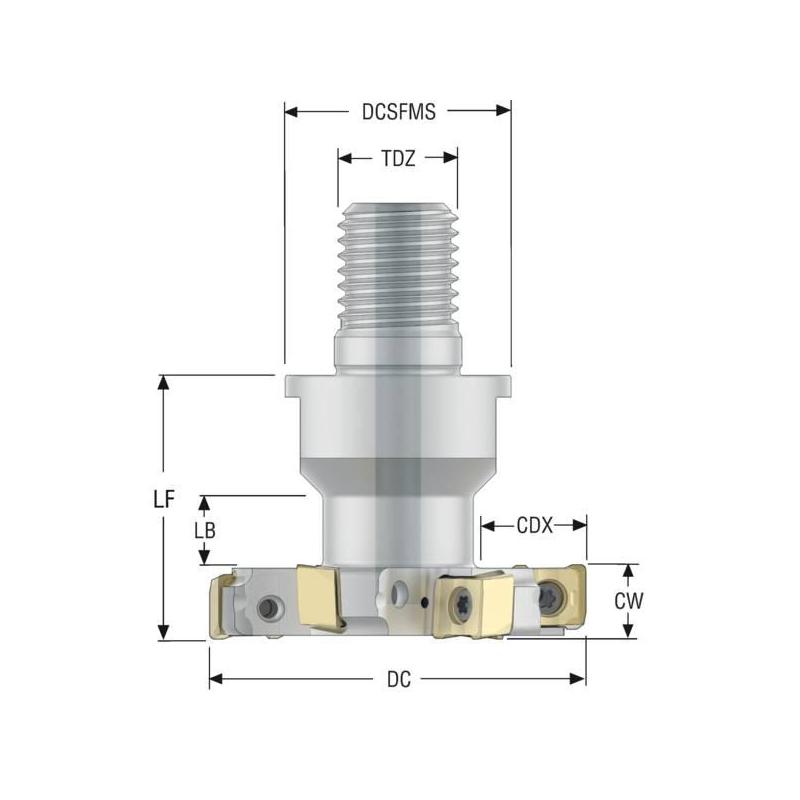

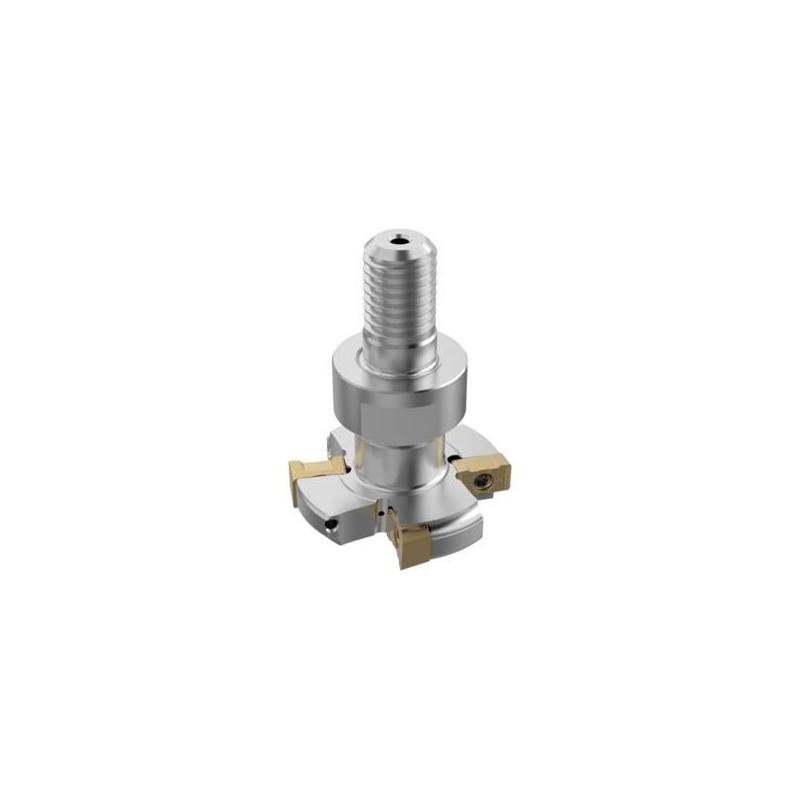

R335.18-01.50-RE-0.31F-2NA Fréza (těleso) kotoučová 335.18

Parametry

Šířka řezu [mm]

7.925

Čistá hmotnost [kg]

0.175

Maximální otáčky

15400 rpm

Objednací kód produktu

R335.18-01.50-RE-0.31F-2NA

Označení produktu ansi

R335.18-01.50-RE-0.31F-2NA

Item style code

307-04

Číslo položky

03277902

Pocket seat code of the cutter

LNK.0504

Datamatrix on item

0

Velikost závitu

M12

Průměr tělesa vrtáku [mm]

16.0

Připojení - strana obrobku

LNK.0504..

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

30.0

Typ upnutí

Combimaster

Maximální hloubka řezu [mm]

10.3

Axiální úhel čela [deg]

3.0

Max. hloubka řezu [mm]

7.925

Max. hloubka řezu v bočním směru posuvu [mm]

7.925

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

2

Obráběcí průměr [mm]

38.1

Průměr stykové plochy ze strany stroje [mm]

23.0

Radiální úhel čela [deg]

-14.0

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

2

Celkový počet funkčních břitů nástroje

4

Max. hloubka řezu v čelním směru posuvu [mm]

0.0

Tool item surface treatment

Nickel Coated

Krouticí moment spoje [Nm]

60.0

Velikost klíče

19.05

Délka tělesa [mm]

8.46
