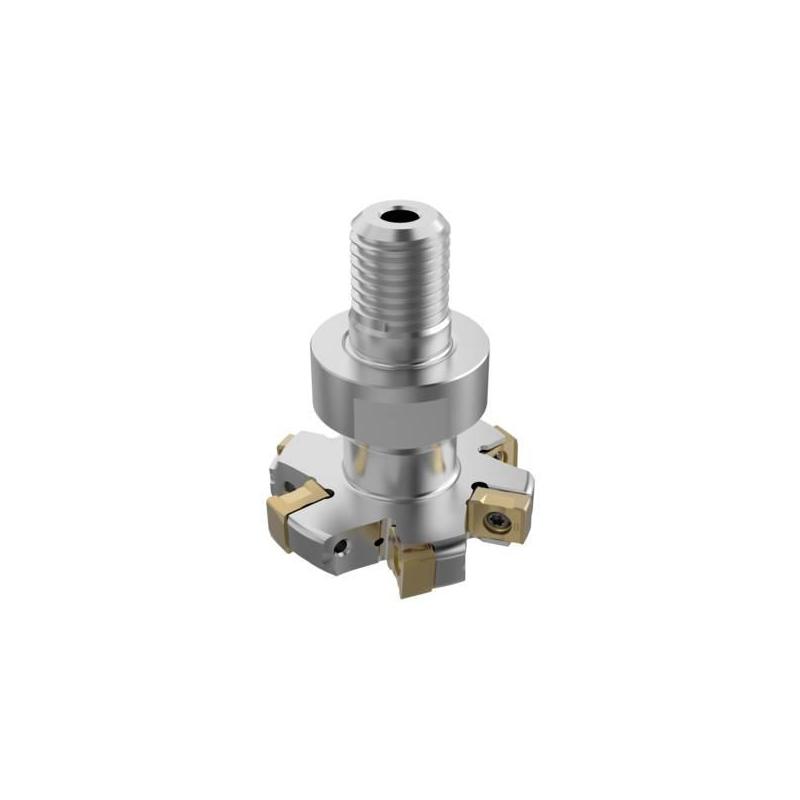

R335.18-1650.RE-12.3NA Fréza (těleso) kotoučová 335.18

Parametry

Šířka řezu [mm]

12.0

Čistá hmotnost [kg]

0.212

Maximální otáčky

13400 rpm

Objednací kód produktu

R335.18-1650.RE-12.3NA

Označení produktu ansi

R335.18-1650.RE-12.3NA

Item style code

307-04

Číslo položky

03277896

Pocket seat code of the cutter

LNK.0605 / LNK.0805

Datamatrix on item

0

Velikost závitu

M16

Průměr tělesa vrtáku [mm]

20.0

Připojení - strana obrobku

LNK.0605.. / LNK.080520 / LNK.080524

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

35.0

Typ upnutí

Combimaster

Maximální hloubka řezu [mm]

14.5

Axiální úhel čela [deg]

4.0

Max. hloubka řezu [mm]

12.0

Max. hloubka řezu v bočním směru posuvu [mm]

12.0

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

2

Obráběcí průměr [mm]

50.0

Průměr stykové plochy ze strany stroje [mm]

30.0

Radiální úhel čela [deg]

-14.0

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

3

Celkový počet funkčních břitů nástroje

6

Max. hloubka řezu v čelním směru posuvu [mm]

0.0

Tool item surface treatment

Nickel Coated

Krouticí moment spoje [Nm]

80.0

Velikost klíče

26

Délka tělesa [mm]

6.59
