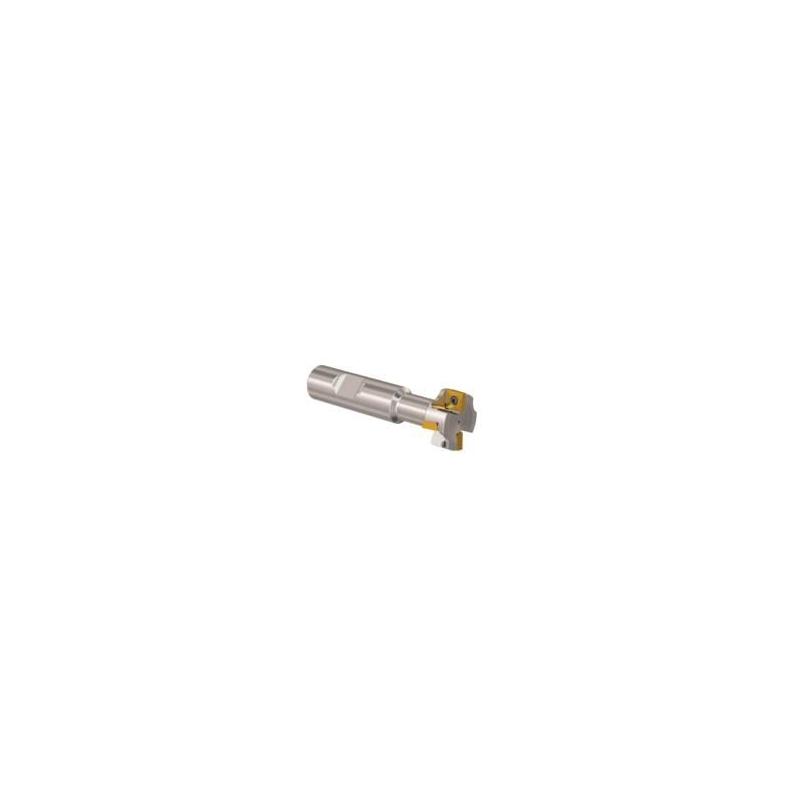

R335.16-00.97-3-0.39-2NA Fréza (těleso) kotoučová 335.18

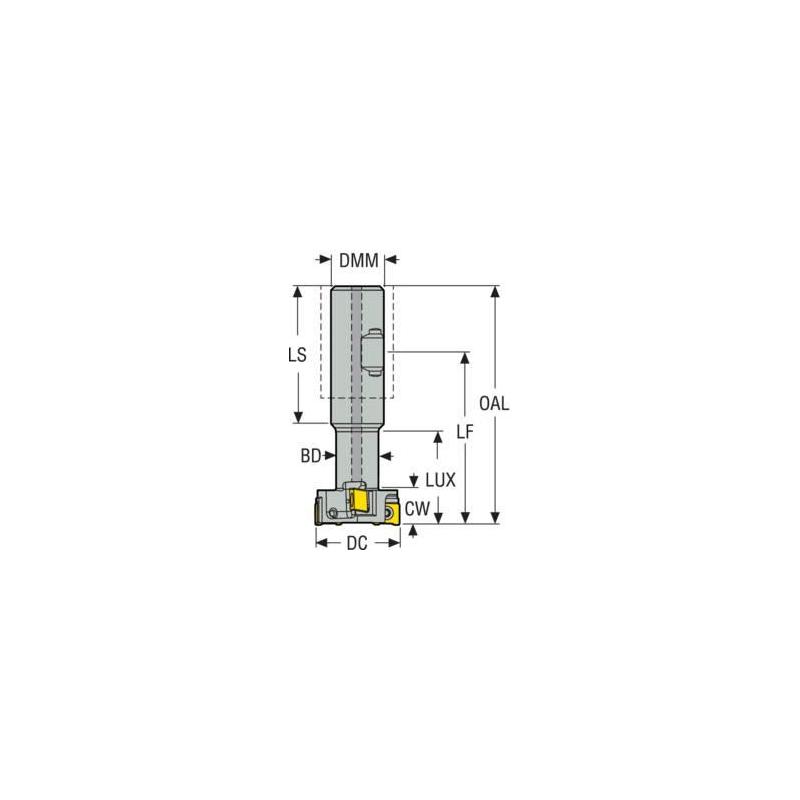

Parametry

Šířka řezu [mm]

9.83

Čistá hmotnost [kg]

0.1575

Celková délka

90.0 mm

Délka stopky [mm]

58.6

Maximální otáčky

24500 rpm

Objednací kód produktu

R335.16-00.97-3-0.39-2NA

Označení produktu ansi

R335.16-00.97-3-0.39-2NA

Item style code

307-06

Číslo položky

02980638

Pocket seat code of the cutter

SP..0602

Průměr tělesa vrtáku [mm]

11.5

Připojení - strana obrobku

SP..0602..

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Průměr stopky / otvoru pro trn [mm]

19.05

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

64.2

Typ upnutí

Weldon

Maximální hloubka řezu [mm]

5.89

Axiální úhel čela [deg]

5.0

Max. hloubka řezu [mm]

9.83

Max. hloubka řezu v bočním směru posuvu [mm]

9.83

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

2

Obráběcí průměr [mm]

24.6

Radiální úhel čela [deg]

-3.5

Materiál řezného prvku

Steel

Počet efektivních obvodových břitů

2

Celkový počet funkčních břitů nástroje

4

Vysunutá délka [mm]

38.8

Tool item surface treatment

Nickel Coated

Využitelná max. délka [mm]

27.0036796564404
