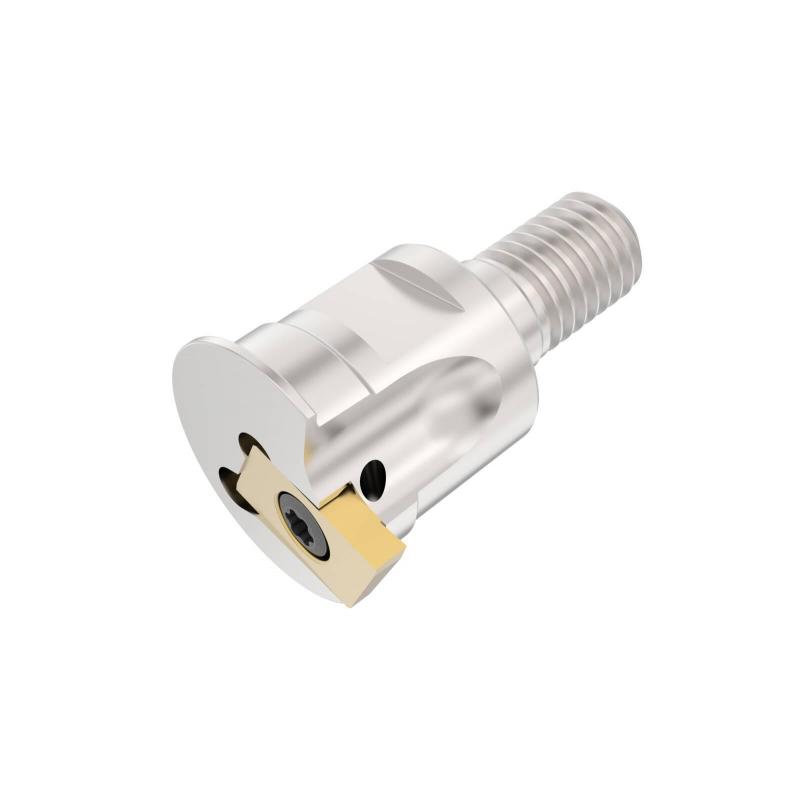

R335.15-1024.RE-03.1A Fréza (těleso)

Parametry

Šířka řezu [mm]

2.65

Čistá hmotnost [kg]

0.5

Maximální otáčky

28200 rpm

Objednací kód produktu

R335.15-1024.RE-03.1A

Označení produktu ansi

R335.15-1024.RE-03.1A

Item style code

308-02

Číslo položky

03329402

Pocket seat code of the cutter

R335.15-13

Datamatrix on item

1

Velikost závitu

M10

Průměr tělesa vrtáku [mm]

19.45

Připojení - strana obrobku

R335.15-13�

Kód provedení vstupu chladiva

1

Vlastnosti dodávky chladiva

1

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Funkční délka [mm]

20.0

Typ upnutí

Combimaster

Maximální hloubka řezu [mm]

3.2

Axiální úhel čela [deg]

-1.0

Max. hloubka řezu [mm]

2.65

Max. hloubka řezu v bočním směru posuvu [mm]

2.65

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

3

Obráběcí průměr [mm]

24.0

Průměr stykové plochy ze strany stroje [mm]

18.5

Radiální úhel čela [deg]

-9.0

Materiál řezného prvku

Idun

Počet efektivních obvodových břitů

1

Celkový počet funkčních břitů nástroje

1

Tool item surface treatment

Polished

Krouticí moment spoje [Nm]

40.0

Velikost klíče

15

Délka tělesa [mm]

5.0

Šířka řezu min. [mm]

1.1

Šířka řezu max. [mm]

2.65
