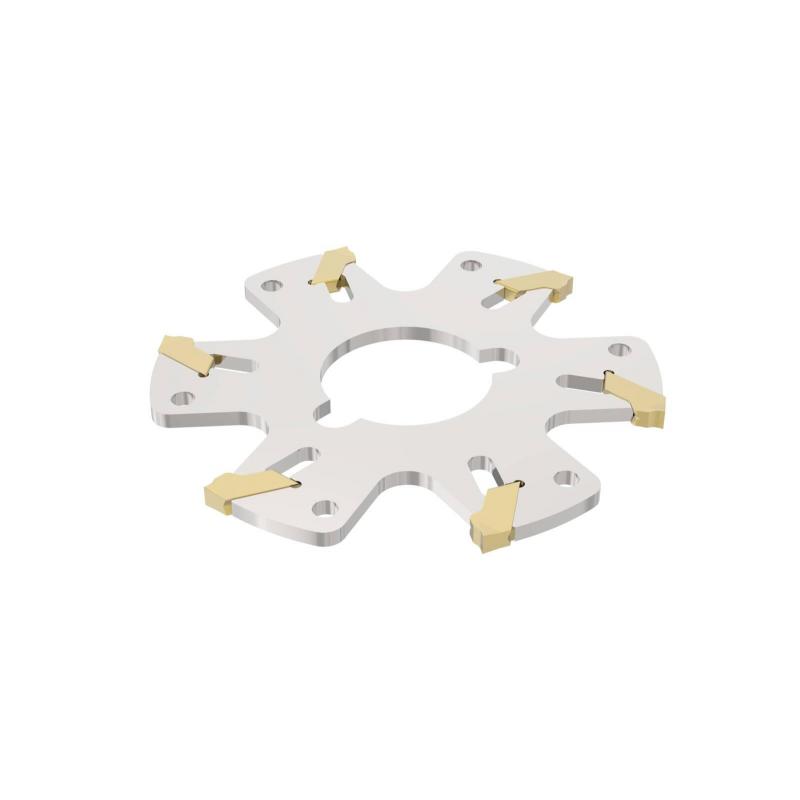

335.10-03.00-3 Fréza (těleso)

Parametry

Šířka řezu [mm]

3.1

Čistá hmotnost [kg]

0.052

Maximální otáčky

3500 rpm

Objednací kód produktu

335.10-03.00-3

Označení produktu ansi

335.10-03.00-3

Item style code

308-09

Číslo položky

75070139

Pocket seat code of the cutter

150.10-3

Průměr stavěcího otvoru [mm]

0.0

Připojení - strana obrobku

150.10-3N

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Typ upnutí

Arbor hole

Maximální hloubka řezu [mm]

17.0

Axiální úhel čela [deg]

0.0

Max. hloubka řezu [mm]

3.1

Max. hloubka řezu v bočním směru posuvu [mm]

3.1

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

0

Obráběcí průměr [mm]

76.2

Průměr centrálního otvoru [mm]

25.4

Radiální úhel čela [deg]

-5.0

Šířka unášecí drážky [mm]

6.35

Materiál řezného prvku

HSS

Počet efektivních obvodových břitů

6

Celkový počet funkčních břitů nástroje

6

Max. hloubka řezu v čelním směru posuvu [mm]

17.0

Tool item surface treatment

HSS

Průměr rozteč. kružnice upínacích šroubů 1 [mm]

0.0

Šířka řezu min. [mm]

3.1

Šířka řezu max. [mm]

3.1

Tloušťka náboje [mm]

2.4
