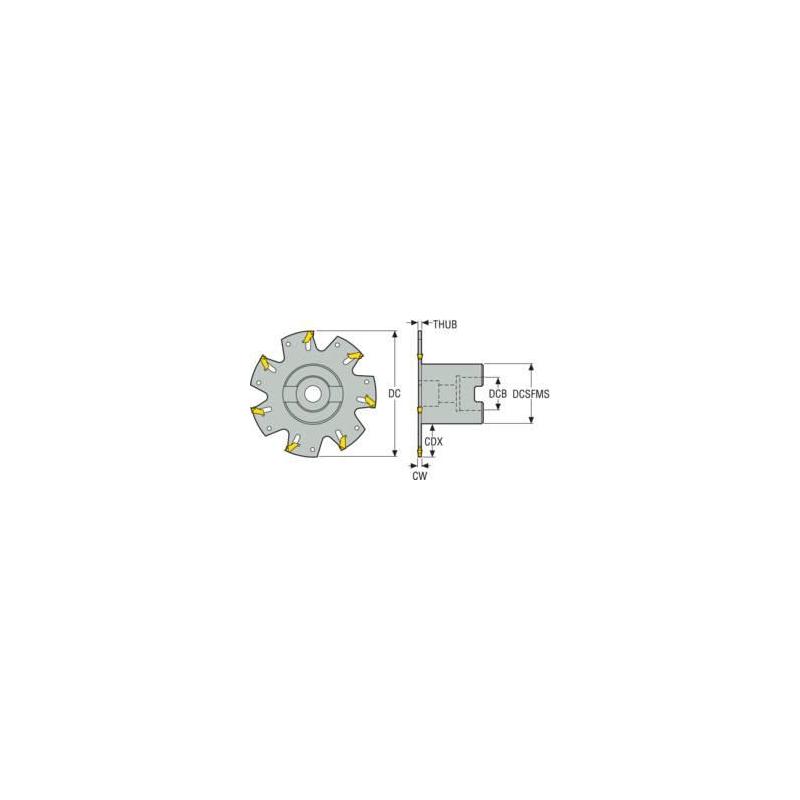

R335.10-100-02.27-7 Fréza (těleso)

Parametry

Šířka řezu [mm]

2.5

Čistá hmotnost [kg]

0.842

Maximální otáčky

3200 rpm

Objednací kód produktu

R335.10-100-02.27-7

Označení produktu ansi

R335.10-100-02.27-7

Item style code

308-09

Číslo položky

75034466

Pocket seat code of the cutter

150.10-2.25

Připojení - strana obrobku

150.10-2.25N / 150.10-2.5N

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Typ upnutí

Arbor

Maximální hloubka řezu [mm]

25.5

Axiální úhel čela [deg]

0.0

Max. hloubka řezu [mm]

2.5

Max. hloubka řezu v bočním směru posuvu [mm]

2.5

Hloubka unášecí drážky [mm]

7.0

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

0

Obráběcí průměr [mm]

100.0

Průměr centrálního otvoru [mm]

27.0

Průměr stykové plochy ze strany stroje [mm]

48.0

Radiální úhel čela [deg]

-5.0

Šířka unášecí drážky [mm]

12.4

Materiál řezného prvku

HSS

Počet efektivních obvodových břitů

7

Celkový počet funkčních břitů nástroje

7

Max. hloubka řezu v čelním směru posuvu [mm]

0.0

Tool item surface treatment

HSS

Šířka řezu min. [mm]

2.25

Šířka řezu max. [mm]

2.5

Tloušťka náboje [mm]

1.9
