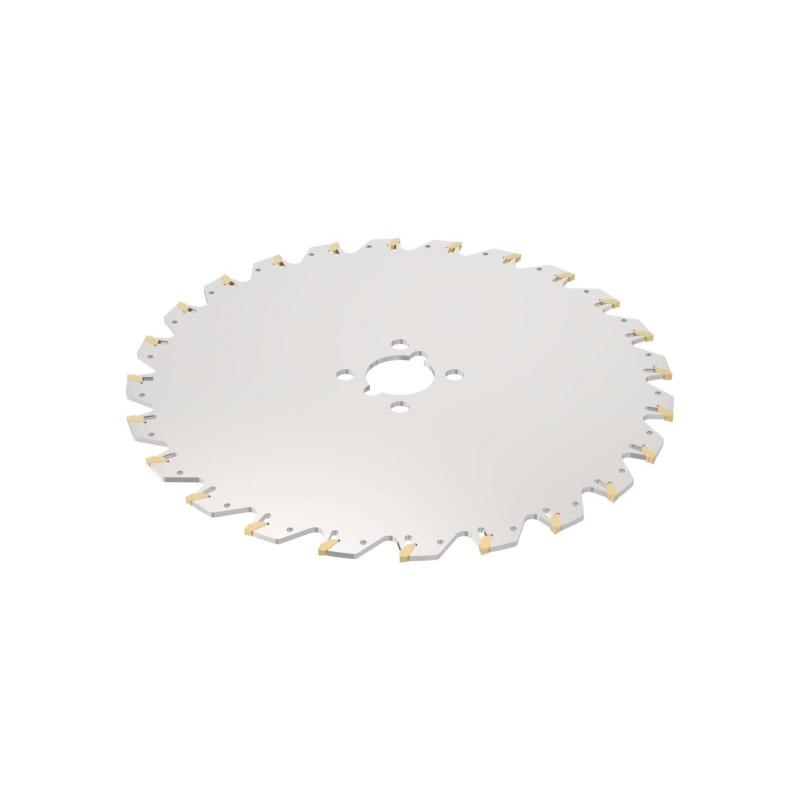

335.10-315-04.40-24 Fréza (těleso)

Parametry

Šířka řezu [mm]

4.1

Čistá hmotnost [kg]

1.9

Maximální otáčky

1700 rpm

Objednací kód produktu

335.10-315-04.40-24

Označení produktu ansi

335.10-315-04.40-24

Item style code

308-05

Číslo položky

75034461

Pocket seat code of the cutter

150.10-4

Průměr stavěcího otvoru [mm]

11.0

Připojení - strana obrobku

150.10-4N

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Typ upnutí

Arbor hole

Maximální hloubka řezu [mm]

117.0

Axiální úhel čela [deg]

0.0

Max. hloubka řezu [mm]

4.1

Max. hloubka řezu v bočním směru posuvu [mm]

4.1

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

0

Obráběcí průměr [mm]

315.0

Průměr centrálního otvoru [mm]

40.0

Radiální úhel čela [deg]

-5.0

Šířka unášecí drážky [mm]

11.0

Materiál řezného prvku

HSS

Počet efektivních obvodových břitů

24

Celkový počet funkčních břitů nástroje

24

Max. hloubka řezu v čelním směru posuvu [mm]

117.0

Tool item surface treatment

HSS

Průměr rozteč. kružnice upínacích šroubů 1 [mm]

63.0

Šířka řezu min. [mm]

4.1

Šířka řezu max. [mm]

4.1

Tloušťka náboje [mm]

3.4
