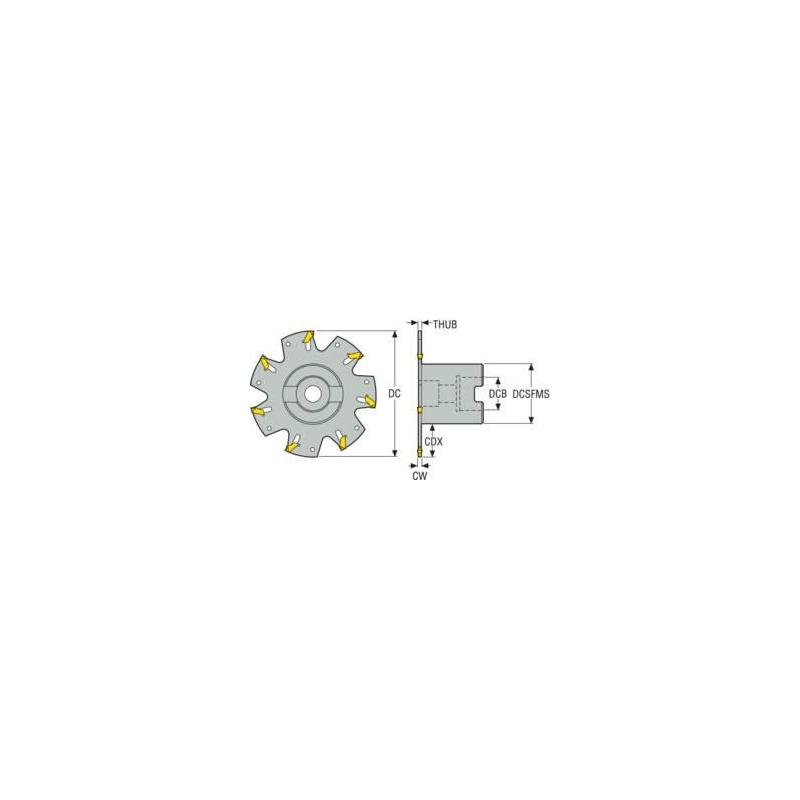

R335.10-125-04.32-9 Fréza (těleso)

Parametry

Šířka řezu [mm]

4.1

Čistá hmotnost [kg]

1.204

Maximální otáčky

2800 rpm

Objednací kód produktu

R335.10-125-04.32-9

Označení produktu ansi

R335.10-125-04.32-9

Item style code

308-09

Číslo položky

75027309

Pocket seat code of the cutter

150.10-4

Připojení - strana obrobku

150.10-4N

Kód provedení vstupu chladiva

0

Vlastnosti dodávky chladiva

0

Úhel nastavení ostří nástroje [deg]

90.0

Úhel nastavení ostří v čelním směru posuvu [deg]

90.0

Úhel nastavení ostří v bočním směru posuvu [deg]

90.0

Typ upnutí

Arbor

Maximální hloubka řezu [mm]

33.0

Axiální úhel čela [deg]

0.0

Max. hloubka řezu [mm]

4.1

Max. hloubka řezu v bočním směru posuvu [mm]

4.1

Hloubka unášecí drážky [mm]

8.0

Cutting pitch density [close]

Normal

Kód provedení výstupu chladiva

0

Obráběcí průměr [mm]

125.0

Průměr centrálního otvoru [mm]

32.0

Průměr stykové plochy ze strany stroje [mm]

58.0

Radiální úhel čela [deg]

-5.0

Šířka unášecí drážky [mm]

14.4

Materiál řezného prvku

HSS

Počet efektivních obvodových břitů

9

Celkový počet funkčních břitů nástroje

9

Max. hloubka řezu v čelním směru posuvu [mm]

0.0

Tool item surface treatment

HSS

Šířka řezu min. [mm]

4.1

Šířka řezu max. [mm]

4.1

Tloušťka náboje [mm]

3.4
