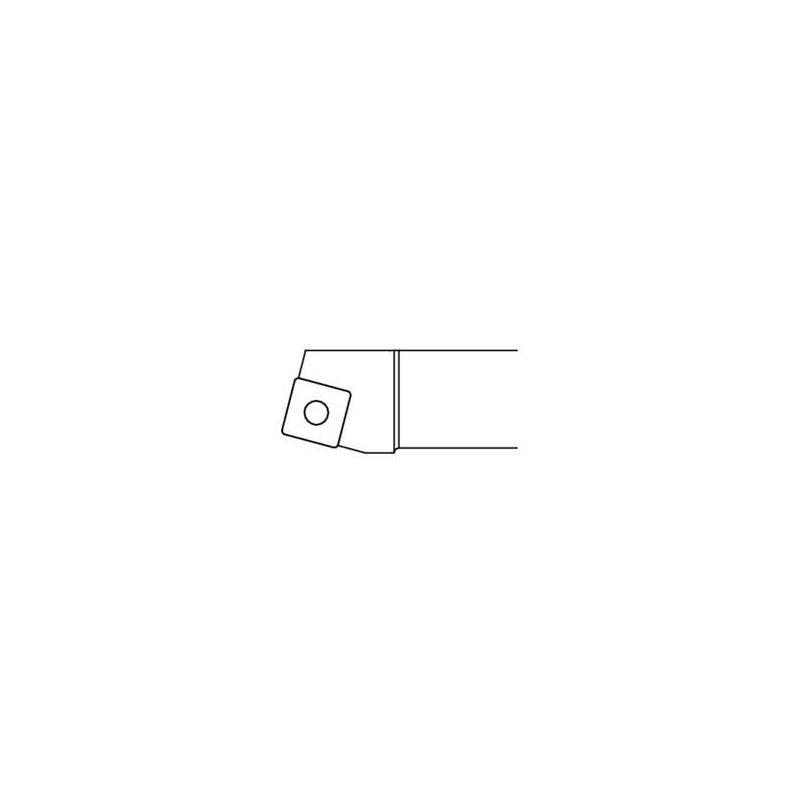

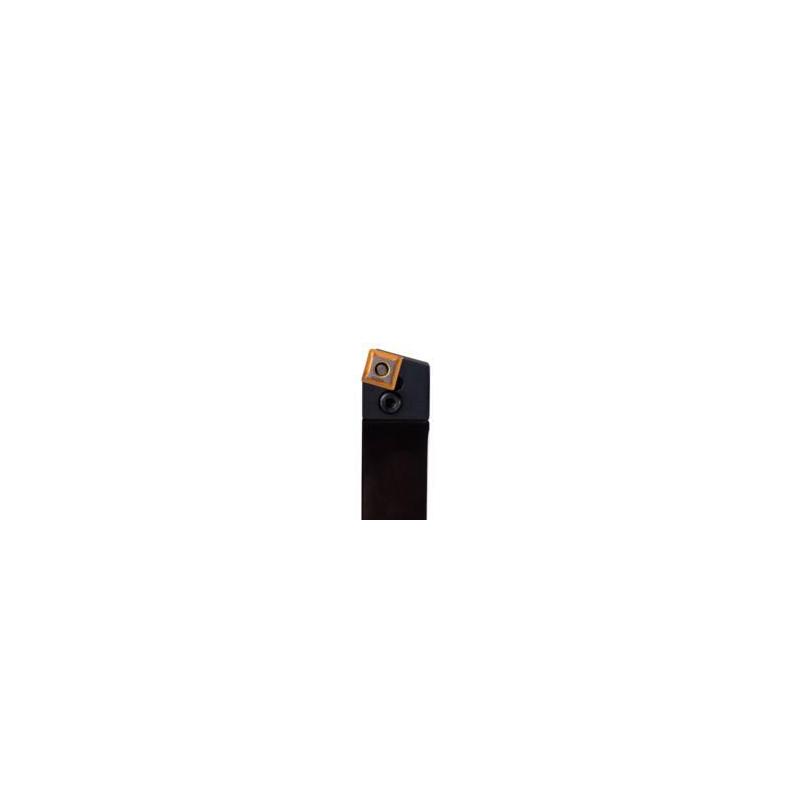

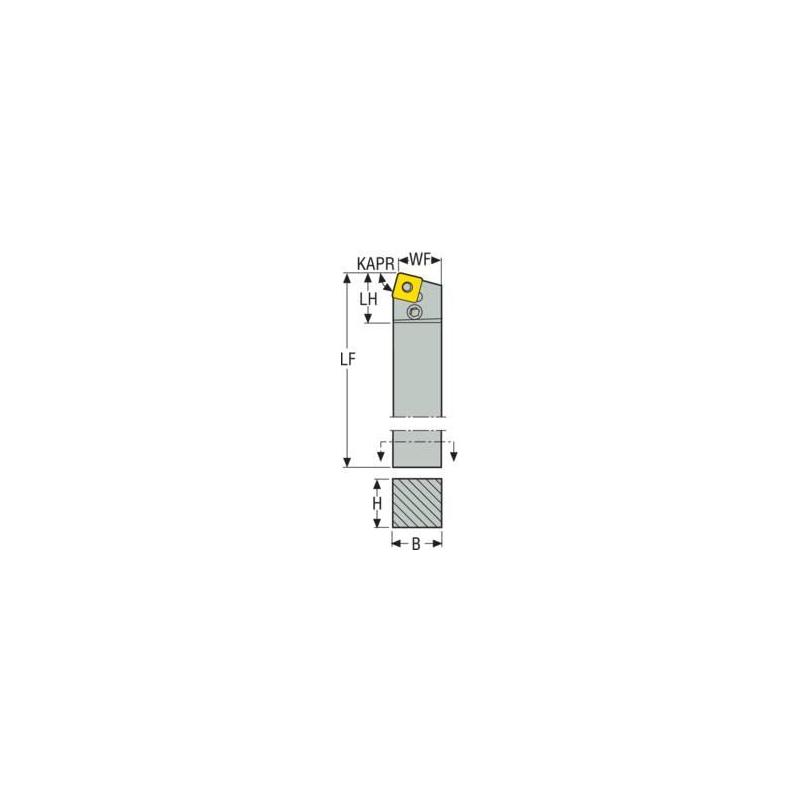

PSBNR4040S19 Držák pro soustružení

Parametry

Čistá hmotnost [kg]

2.9732

Délka stopky [mm]

213.0

Směr řezu [řez]

Right

Objednací kód produktu

PSBNR4040S19

Označení produktu ansi

PSBNR4040S19

Item style code

309-01

Číslo položky

00045698

Připojení - strana stroje

4040

Připojení - strana obrobku

SN..1906..

Šířka stopky [mm]

40.0

Vlastnosti dodávky chladiva

0

Minimální vnitřní obráběný průměr [mm]

350.0

Ortogonální úhel čela [deg]

-6.0

Výška stopky držáku [mm]

40.0

Systém upínání destiček

P

Úhel nastavení ostří nástroje [deg]

75.0

Úhel nastavení ostří v čelním směru posuvu [deg]

104.37

Úhel nastavení ostří v bočním směru posuvu [deg]

75.0

Úhel sklonu [deg]

-6.0

Funkční délka [mm]

250.0

Délka hlavičky [mm]

38.0

Max. úhel zafrézování [deg]

4.4

Typ upnutí

Square shank

Verze (vnitřní/vnější/obě)

External

Funkční šířka [mm]

35.0

Max. radiální hloubka řezu [mm]

2.63

Maximální hloubka řezu [mm]

2.43

Axiální úhel čela [deg]

-6.0

Minimální vnitřní obráběný průměr 3 [mm]

400.0

Radiální úhel čela [deg]

-6.0

Funkční výška [mm]

40.0
